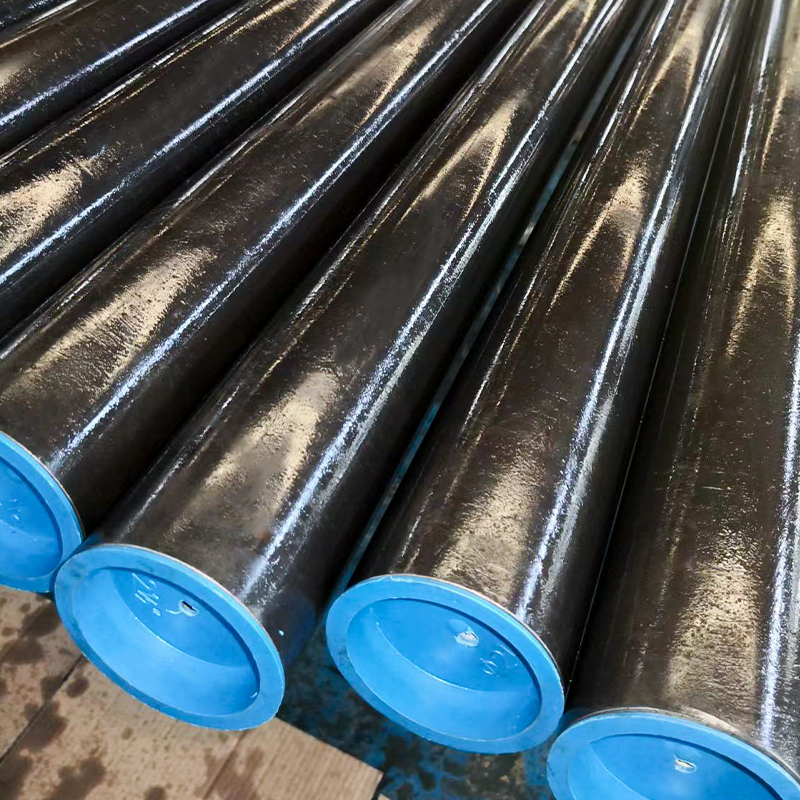

Naše trubky hydraulického válce – ASTM A513 ST52 za studena tažené svařované (CDW) jsou navrženy tak, aby poskytovaly rovnováhu mezi vysokou přesností, spolehlivostí a hospodárností. Tyto trubky vyrobené pomocí elektrického odporového svařování (ERW) a následně taženého za studena přes trn (DOM) dosahují vynikající rozměrové přesnosti, hladkého vnitřního povrchu a vynikající přímosti.
Tyto trubky, speciálně vyvinuté pro procesy honování nebo skiving & roller leštění (SRB), poskytují ideální povrchovou úpravu pro hydraulické a pneumatické válce v průmyslových odvětvích, jako je stavebnictví, zemědělství, automobilový průmysl a manipulace s materiálem.
Typické třídy oceli
·ASTM A513 typ 5 (natažený přes trn, DOM)
· Ekvivalent ST52 / E355
·SAE 1020, SAE 1026 (volitelné třídy)
·E235 (pro nenáročné aplikace)
Běžné velikosti (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Poznámka: Na vyžádání jsou k dispozici metrické i imperiální velikosti trubek DOM.
Technické specifikace
·Standardní: ASTM A513, typ 5 (hadice CDW / DOM)
· Třída oceli: ST52 / SAE 1026
· Stav: Tažené za studena, normalizované
· Rovnost: ≤ 0,5:1000
· Tolerance: OD & WT podle normy ASTM A513
· Povrchová úprava (dle dodávky): ID Ra ≤ 2,5 μm
· Povrchová úprava (po honování/SRB): ID Ra ≤ 0,4 μm
Výrobní proces
1. Ocelový pás válcovaný za tepla → přesná štěrbina
2. Elektrické odporové svařování (ERW) → formování matečné trubice
3. Tepelné zpracování / normalizace → eliminuje pnutí a zlepšuje integritu svaru
4. Studené kreslení přes trn (DOM) → zajišťuje přesné OD/ID, zlepšenou pevnost
5. Řezání a rovnání → dosahuje vynikající délkové přesnosti a přímosti
6. Závěrečná kontrola → kontrola rozměrů, testování kvality svarů, hodnocení povrchu
Klíčové vlastnosti a výhody
·Nákladově efektivní alternativa k bezešvým trubkám ASTM A519
·Vynikající přímost a rozměrová přesnost
·Vysoká kvalita svaru díky normalizačnímu procesu DOM
·Dokonale připraven pro honování nebo SRB konečnou úpravu
·Dodáváno v metrických a imperiálních velikostech pro globální kompatibilitu
Aplikace
·Hydraulické válce pro stavební stroje
·Hydraulické systémy zemědělských strojů
·Průmyslová automatizace a robotika
· Zařízení pro manipulaci s materiálem a zdvihací zařízení
·Pneumatické válce
