Honovaná a SRB trubka – ASTM A513 ST52 / SAE 1026, svařovaná (CDW), vnitřní zrcadlová povrchová úprava pro barely hydraulických válců

Naše trubky ASTM A513 za studena tažené svařované (CDW) honované a SRB jsou přesné - $ $

Poptat nyní

Tyto trubky kombinují nákladovou efektivitu svařovaných trubek s vysoce přesnou povrchovou úpravou a poskytují:

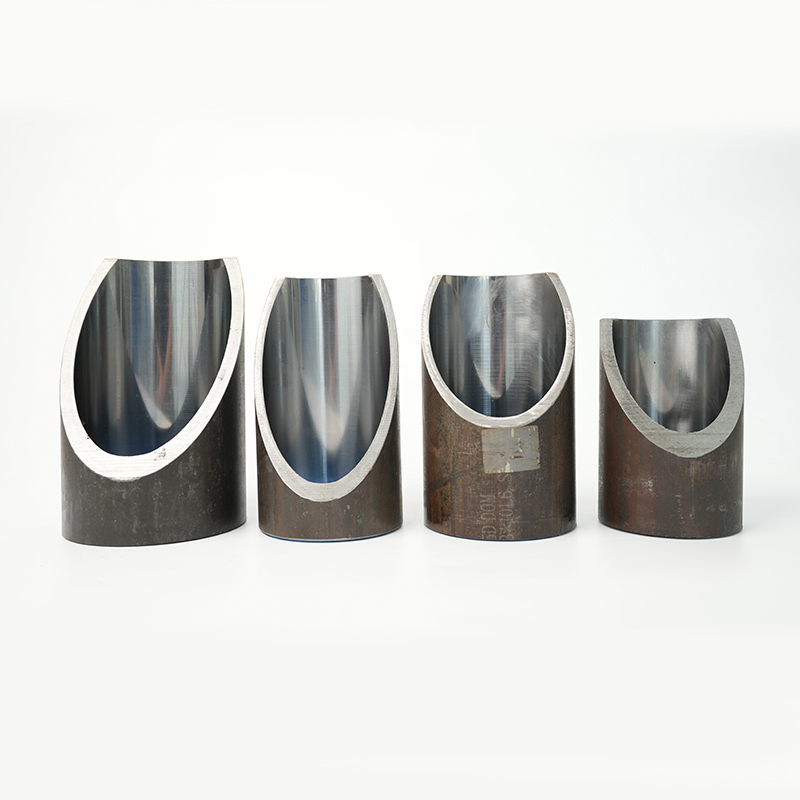

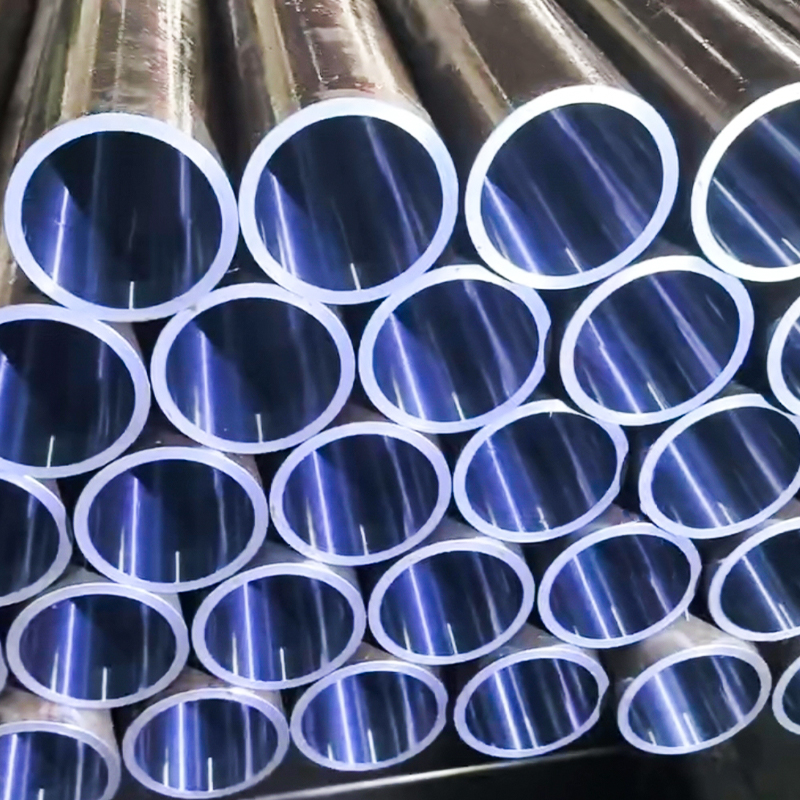

·Zrcadlový vnitřní otvor (Ra ≤ 0,4 μm pro honované, Ra ≤ 0,2 μm pro SRB)
·Přísné rozměrové tolerance (H8)
·Vynikající přímost pro spolehlivý chod pístu

Ideální pro středotlaké hydraulické válce, průmyslové stroje, automobilový průmysl a zemědělství, kde je vyžadována vysoce kvalitní povrchová úprava otvoru, ale nejsou nutné bezešvé trubky.

Typické třídy oceli

·ST52 (ekvivalent ASTM A513 Type 5 DOM)
·SAE 1026 (trubky DOM z uhlíkové oceli)
·Volitelné: 1020 nebo 1025 v závislosti na mechanických požadavcích

Běžné velikosti (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Vlastní metrické a imperiální velikosti dostupné na vyžádání.

Technické specifikace

·Standardní: ASTM A513, typ 5 DOM potrubí, svařované (CDW)
· Stav: Honované za studena / SRB
·Tolerance ID: H8 (nebo těsnější na vyžádání)
· Povrchová úprava: Ra ≤ 0,4 μm (honované) / Ra ≤ 0,2 μm (SRB)
· Přímost: ≤ 0,3 mm/m
· Kulatost: ≤ 0,03 mm

Výrobní proces

1. Výroba svařovaných trubek – ERW z vysoce kvalitní pásové oceli
2. Studené kreslení přes trn (DOM) – zlepšuje rozměrovou přesnost a mechanické vlastnosti
3. Tepelné zpracování / normalizace – zvyšuje integritu svaru
4. Honování – přesné abrazivní dokončování pro Ra ≤ 0,4 μm
5. Skiving & Roller Burnishing (SRB) – volitelná zrcadlová vnitřní povrchová úprava Ra ≤ 0,2 μm
6. Kontrola – kontroly rozměrů, přímosti, kruhovitosti a drsnosti povrchu

Klíčové vlastnosti a výhody

·Nákladově efektivní alternativa k bezešvým trubkám pro středotlaké válce
·Vysoce přesné tolerance H8 pro spolehlivou montáž
·Zrcadlový povrch otvoru pro prodlouženou životnost těsnění a pístu
·Dostupné v leštěném nebo SRB povrchovém provedení
·Dodávány metrické a britské velikosti

Aplikace

·Hydraulické válce pro stavební a zemědělské stroje
·Pneumatické válce válců
·Zařízení pro manipulaci s materiálem a zdvihací zařízení
·Průmyslové hydraulické lisy
·Hydraulické systémy automobilů a mobilních strojů $ $
