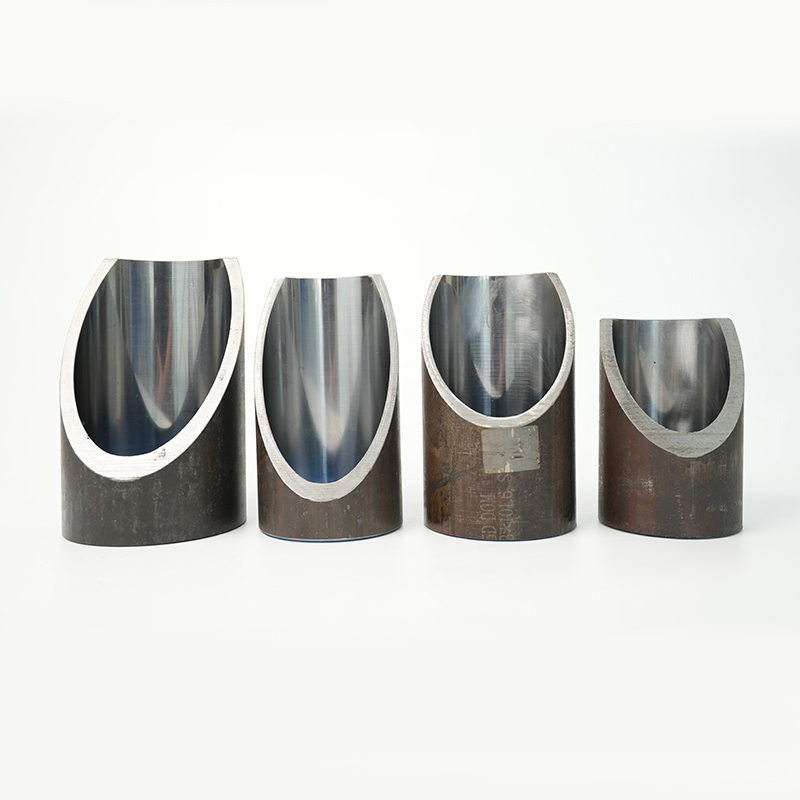

Naše honované a broušené a válcované trubky (SRB) – ASTM A519 jsou přesné za studena tažené bezešvé ocelové trubky (CDS) zpracované tak, aby bylo dosaženo zrcadlového vnitřního průměru. S tolerancemi až H8 a drsností povrchu Ra 0,4 μm jsou tyto trubky ideální pro válce hydraulických válců vyžadující nízké tření, dlouhou životnost těsnění a vysokou odolnost proti opotřebení.
Navrženy pro severoamerické a mezinárodní trhy, které se řídí normami ASTM, jsou tyto trubky široce používány ve stavebních, průmyslových, zemědělských a automobilových hydraulických systémech.
Typické třídy oceli
·ST52 – dobrá mechanická pevnost, obrobitelnost a svařitelnost
·20MnV6 – mikrolegovaná ocel pro vysokou odolnost proti opotřebení a houževnatost
·27SiMn – vysokopevnostní legovaná ocel pro vysoce namáhané hydraulické válce
·Další jakosti jsou k dispozici na vyžádání (ASTM A519 1020, 1026, DOM)
Běžné velikosti (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Imperiální velikosti (trubky DOM na bázi palců) jsou k dispozici na vyžádání.
Technické specifikace
·Standardní: ASTM A519 Typ 5 / DOM hadice
· Stav: Bezešvé tažené za studena, Honované nebo SRB
·Tolerance ID: H8 (nebo těsnější na vyžádání)
· Povrchová úprava: Ra ≤ 0,4 μm (honované), Ra ≤ 0,2 μm (SRB)
· Přímost: ≤ 0,3 mm/m
· Kulatost: ≤ 0,03 mm
Výrobní proces
1. Výroba bezešvých trubek ASTM A519 – děrování a válcování za tepla
2. Studené kreslení přes trn (DOM) – zlepšuje rozměrovou přesnost a mechanické vlastnosti
3. Tepelné zpracování / normalizace – zajišťuje stabilitu vnitřní konstrukce
4. Honování – přesný brusný povrch pro dosažení hladkého vnitřního průměru
5. Skiving & Roller Burnishing (SRB) – volitelná zrcadlová úprava pro ultranízké Ra
6. Kontrola – kontroly rozměrů, přímosti, kruhovitosti a jakosti povrchu
Klíčové vlastnosti a výhody
·Ultra hladký vnitřní průměr pro dlouhotrvající těsnění a písty
·Vysoká rozměrová přesnost (H8) pro spolehlivou montáž válce
·Dostupné v leštěném i SRB povrchovém provedení
·Nákladově efektivní řešení pro středně až vysokotlaké hydraulické válce
· Kompatibilní s metrickými a britskými standardy
Aplikace
· Hydraulické válce ve stavebnictví, zemědělství a průmyslových strojích
· Pneumatické válce válců
· Těžké zdvihací zařízení
· Lisovací stroje a průmyslová automatizace
