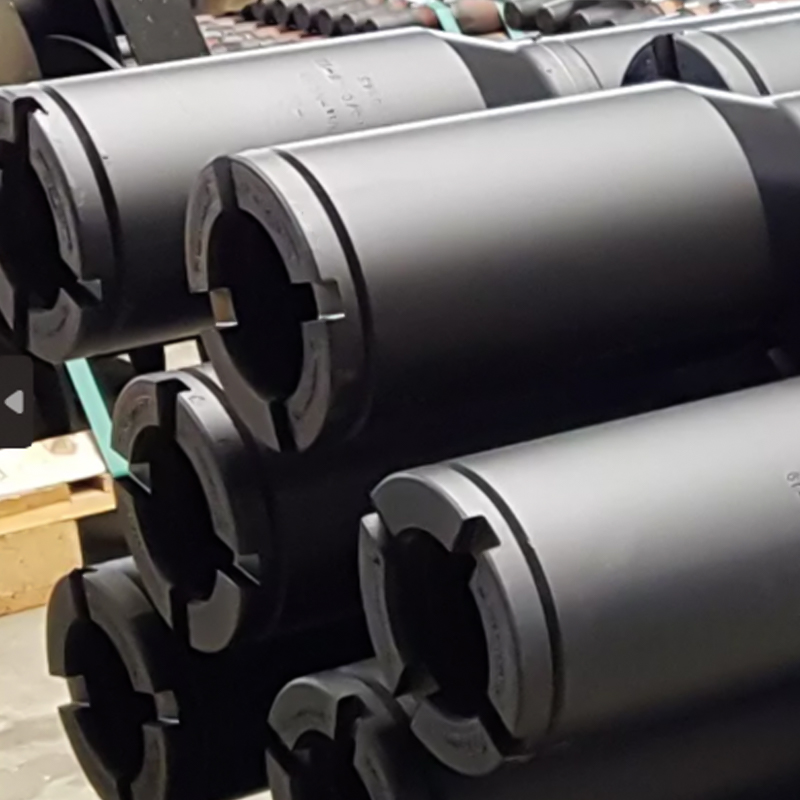

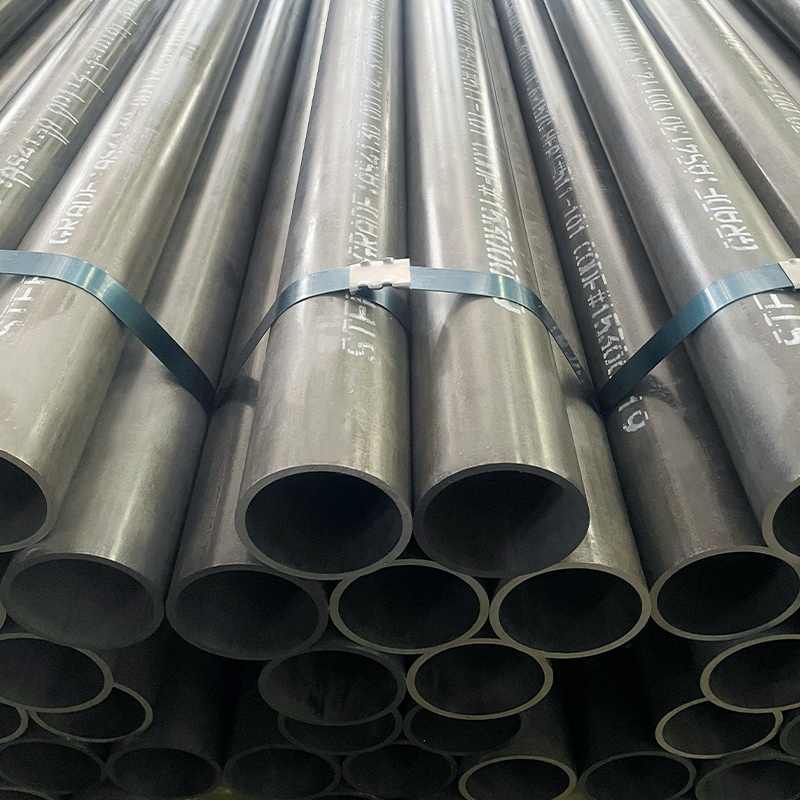

Geotechnická vrtná trubka ASTM A519 třídy 4130 – Ø89 mm x 6 mm pro odběr vzorků půdy

Poptat nyní

Přehled

Posilujte své geotechnické vrtné operace s naší geotechnickou vrtací trubkou ASTM A519 Grade 4130. K dispozici ve velikostech od Ø60,3 až 114,3 mm (2,375–4,5 palce) vnější průměr (OD) a 4 až 12,7 mm (0,157–0,5 palce) tloušťka stěny (WT), včetně průmyslového standardu Ø89 mm x 6 mm (3,504 palce x 0,236 palců), tyto bezešvé ocelové trubky s výjimečnou pevností v zemině nebo předsvařovací trubkou v environmentálních, geotechnických aplikacích a aplikacích pro podzemní vody. Jsou navrženy pro příklepové a rotační vrtání a zajišťují spolehlivý výkon v náročných půdních podmínkách s minimálním sekundárním použitím ve stavebních aplikacích.

Proč si vybrat naši geotechnickou vrtnou trubku?

· Výjimečná přímost: Přímost do 0,1 mm/metr, zachovává přesnost vrtání a snižuje odchylku vrtu.
· Vylepšené mechanické vlastnosti – Vyšší mez kluzu a odolnost proti únavě ve srovnání s trubkami válcovanými za tepla.
· Pevná rozměrová tolerance : Konzistentní vnější průměr, tloušťka stěny a lícování závitu. (např. Ø89 mm/3,504 v OD ±0,1 mm, 6 mm/0,236 v WT ±3 %) zajišťují kompatibilitu s geotechnickými soupravami.
· Hladký vnitřní a vnější povrch – Nižší tření, snadnější odstraňování nečistot/kapaliny.
· Prodloužená životnost – Odolné proti opotřebení, poškození závitu a únavě.
· Globální standardní velikosti: Velikosti jako Ø89 mm x 6 mm (3,504 palce x 0,236 palce) a Ø76,1 mm x 6 mm (3 palce x 0,236 palce) splňují průmyslové potřeby pro vzorkování půdy.
· Všestranný výkon: Optimalizováno pro Geoprobe® DT45 a podobné soupravy, zajišťující efektivní vzorkování jádra.

Běžné třídy oceli pro geotechnické vrtné trubky

Naše vrtná trubka ASTM A519 Grade 4130 je doplněna dalšími třídami, aby vyhovovala různým geotechnickým potřebám:

·ASTM A519 4130 (45#): Vysoce pevná legovaná ocel (mez kluzu: ~520 N/mm², pevnost v tahu: ~690 N/mm²) pro vzorkování půdy ve smíšených půdách (např. Ø89 mm x 6 mm / 3,504 palce x 0,236 palce).
·ASTM A519 4140: Vyšší pevnost (mez kluzu: ~655 N/mm², pevnost v tahu: ~862 N/mm²) pro hlubší nebo tvrdší vzorkování půdy (např. Ø101,6 mm x 8 mm / 4 palce x 0,315 palce).
· ASTM A519 4340: Ultra vysoká pevnost (mez kluzu: ~710 N/mm², pevnost v tahu: ~930 N/mm²) pro extrémní geotechnické podmínky (např. Ø114,3 mm x 10 mm / 4,5 palce x 0,394 palce).
·API 5DP E75: Standardní třída vrtných trubek (mez kluzu: ~517 N/mm², pevnost v tahu: ~689 N/mm²) pro geotechnické vrtání a vrtání studní (např. Ø76,1 mm x 6 mm / 3 palce x 0,236 palce).
· API 5DP X95: Zvýšená pevnost (mez kluzu: ~655 N/mm², pevnost v tahu: ~724 N/mm²) pro náročné vzorkování půdy (např. Ø89 mm x 6 mm / 3,504 palce x 0,236 palce).
· API 5DP G105: Vysoká pevnost (mez kluzu: ~724 N/mm², pevnost v tahu: ~793 N/mm²) pro hloubkové geotechnické vrtání (např. Ø101,6 mm x 8 mm / 4 palce x 0,315 palce).
· API 5DP S135: Prvotřídní pevnost (mez kluzu: ~931 N/mm², pevnost v tahu: ~1000 N/mm²) pro extrémní podmínky (např. Ø114,3 mm x 10 mm / 4,5 palce x 0,394 palce).
· AISI 304 (EN 1.4301): Nerezová ocel pro korozivzdorné vrtání v kontaminovaných půdách (např. Ø89 mm x 6 mm / 3,504 palce x 0,236 palce).

Tyto třídy zajišťují všestrannost pro odběr vzorků půdy, instalaci podzemních studní a geotechnické testování, v souladu s normami jako API 5DP a GB/T 699.

Výrobní proces

1. Výběr surovin – Prémiové předvalky (45#, AISI 1045, 4130, 4140) jsou testovány na čistotu a konzistenci.
2. Tváření za tepla – Sochory jsou válcovány za tepla nebo kovány do dutých trubek.
3. Studená kresba – Trubky jsou taženy za studena přes přesné raznice, aby se zlepšila rozměrová přesnost, kulatost a přímost.
4. Tepelné zpracování – Kalení popouštění pro vyvážení pevnosti, houževnatosti a odolnosti proti únavě.
5. Rovnání – Pokročilé víceválcové a hydraulické rovnačky zajišťují, že trubka dosahuje velmi těsných tolerancí přímosti a snižuje odchylky vrtání.
6. CNC obrábění – Konce jsou otočeny a připraveny k navlékání.
7. Řezání závitů – Závity Q™ (nebo R/T/API) jsou řezány na CNC soustruzích, aby byl zajištěn spolehlivý přenos točivého momentu.
8. Povrchová úprava – Černění, fosfátování, galvanizace nebo nátěr podle přání zákazníka.
9. Kontrola a testování – Rozměrové kontroly, kontrola přímosti, ultrazvukové zkoušky, zkoušky tvrdosti a měření závitů.
10. Balení – Trubky jsou opatřeny chrániči závitů a bezpečně svázány.

Tento proces poskytuje vysoce výkonné vrtné potrubí pro spolehlivé vzorkování půdy.

Specifikace materiálu

stupeň: ASTM A519 Grade 4130 (ekvivalent GB/T 699 45#), s možnostmi pro 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Chemické složení (třída 4130, % pokud není uvedeno jinak):
·Uhlík (C): 0,28–0,33
·Mangan (Mn): 0,40–0,60
· Fosfor (P): 0,035 max
· Síra (S): 0,040 max
·Chrom (Cr): 0,80–1,10
·Molybden (Mo): 0,15–0,25
Mechanické vlastnosti (třída 4130, kalené a temperované):
·Mez kluzu: ~520 N/mm²
· Pevnost v tahu: ~690 N/mm²
· Prodloužení: 15 % (min)

Rozsah velikostí:

·Vnější průměr (OD): Ø60,3–114,3 mm (2,375–4,5 palce)
· Tloušťka stěny (WT) : 4–12,7 mm (0,157–0,5 palce)
· Délka: R1 (6,1–7,6 m / 20–25 ft), R2 (8,5–10 m / 28–33 ft), R3 (11,6–13,7 m / 38–45 ft) nebo střih na míru

Běžné velikosti pro geotechnické vrtné trubky (OD x WT):
·Ø60,3 mm x 6 mm (2,375 palce x 0,236 palce, vzorkování lehké půdy)
·Ø76,1 mm x 6 mm (3 palce x 0,236 palce, standardní odběr vzorků půdy)
·Ø89 mm x 6 mm (3,504 palce x 0,236 palce, standardní odběr vzorků půdy)
·Ø101,6 mm x 8 mm (4 palce x 0,315 palce, hlubší odběr vzorků půdy)
·Ø114,3 mm x 10 mm (4,5 palce x 0,394 palce, těžké geotechnické vrtání)

Tolerance (podle ASTM A519):
·OD: ±0,05 mm pro Ø60,3–100 mm; ±0,1 mm pro >100–114,3 mm
·WT: ±3 %
· Délka: ±50 mm pro řezné délky
· Dodací podmínky: Kalené a temperované, normalizované
· Podmínky povrchu: Černý oxid, potažený fosfátem nebo podle požadavků zákazníka
· Připojovací závity: NC26, NC31, NC38, NC40 nebo vlastní

Aplikace
Naše ASTM A519 Grade 4130 a další vrtné trubky (např. Ø89 mm x 6 mm / 3,504 palce x 0,236 palce) jsou určeny pro:
Geotechnické odběry vzorků půdy, průzkum místa, geotechnické vrtání: Vysoce výkonná vrtná trubka pro:
1. Environmentální testování: Analýza znečištění půdy (4130, AISI 304, Ø89 mm x 6 mm).
2. Geotechnické průzkumy: Standardní penetrační testování (SPT), vzorkování jádra (4130, 4140, Ø76,1 mm x 6 mm).
3. Studny podzemní vody: Instalace monitorovacích jímek (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Dynamické snímání: Perkusivní odběr vzorků ve smíšených půdách (4130, G105, Ø89 mm x 6 mm).
5. Posudky stavebních objektů
6. Analýza stability základů a terénu
7. Sekundární aplikace (omezené použití):
·Malé konstrukční podpěry (např. ASTM A519 4140).
·Dočasná pouzdra pro mělké vrtání (AISI 304).

Pro lehčí aplikace prozkoumejte naše potrubí ASTM A513 Grade 1010 pro dopravníkové válečky.

Zajištění kvality

Všechny trubky třídy 4130, 4140, API 5DP a další splňují normy ASTM A519, API 5DP nebo příslušné normy. Zkušební certifikáty podle DIN EN 10204 3.1 ověřují chemické složení, mechanické vlastnosti a rozměrovou přesnost. Ultrazvukové testování, testování tvrdosti a kontroly závitů zajišťují špičkový výkon pro geotechnické vrtání.

Zvyšte efektivitu odběru vzorků půdy

· Vyrobeno pro drsné půdy: Velikosti jako Ø89 mm x 6 mm (3,504 palce x 0,236 palce) a Ø101,6 mm x 8 mm, s třídami 4130 až S135, zajišťují odolnost a přesnost.
· Soulad s globálními standardy: Volby ASTM A519, API 5DP a GB/T 699 splňují celosvětové geotechnické potřeby.
· Flexibilní dodávka: Na skladě standardní velikosti a přizpůsobitelné délky pro vaše vrtné soupravy.
· Odborné pokyny: Náš tým vám pomůže vybrat ideální třídu a velikost pro efektivní vzorkování půdy.
