Přehled

Zefektivněte své logistické operace bez námahy pomocí našich přesných gravitačních válečkových trubek ASTM A513 Grade 1010. K dispozici ve velikostech od 1,181 do 4,500 palce (Ø30–114,3 mm), vnější průměr (OD) a 0,039 až 0,120 palce (1–3 mm) tloušťka stěny (WT), včetně průmyslového standardu 2 palce x 0,065 palce (Ø50,8 x 1,65 palce 1,07 mm) a lehkých velikostí, jako je 0,039 až 0,120 palce (1–3 mm) (Ø44,5 x 1,5 mm), tyto ocelové trubky ERW poskytují nákladově efektivní pevnost, přesnost a plynulé otáčení pro válečky gravitačních dopravníků v logistice, skladování a balení. Jsou navrženy pro lehkou až středně těžkou manipulaci s materiálem a zajišťují bezproblémový tok materiálu s minimálním sekundárním použitím v konstrukčních součástech. Naše potrubí je kompatibilní s normami jako EN 10305-3 a DIN 2394 a doplňuje širokou škálu systémů gravitačních dopravníků.

Proč si vybrat naši válečkovou trubku gravitačního dopravníku?

· Nákladově efektivní síla: Třída 1010 nabízí mez kluzu ~310 N/mm², ideální pro lehké válečky gravitačních dopravníků.
· Přísné tolerance: Přesné rozměry (např. 2 palce/Ø50,8 mm vnější průměr ±0,005 palce, 0,065 palce/1,65 mm WT ±10 %) zajišťují bezproblémovou montáž válečků a plynulé otáčení.
· Povrch s nízkým třením: Čisté, jednotné povrchy minimalizují tření, zvyšují výkon gravitačního válce a jeho životnost.
· Lehký design: Nízkouhlíková ocel podporuje nízké až střední zatížení v dopravníkových systémech bez pohonu.
· Globální standardní velikosti: Velikosti jako 2 palce x 0,065 palce (Ø50,8 x 1,65 mm), 1,75 palce x 0,059 palce (Ø44,5 x 1,5 mm) a 2,25 palce x 0,079 palce (Ø57,2 x 2 mm) splňují celosvětové potřeby gravitačních dopravníků.
· Ekonomické řešení: Třída 1010 poskytuje gravitačním válcům spolehlivý výkon za konkurenceschopné náklady.

Běžné jakosti oceli pro válečky gravitačních dopravníků

Naše potrubí ASTM A513 Grade 1010 je doplněno dalšími typy pro gravitační a související dopravní aplikace:

·ASTM A513 1010: Nízkouhlíková ocel (mez kluzu: ~310 N/mm², pevnost v tahu: ~379 N/mm²) pro lehké gravitační válce ve skladech (např. 2 palce x 0,065 palce / Ø50,8 x 1,65 mm).
·ASTM A513 1008: Ultra nízkouhlíková ocel (mez kluzu: ~275 N/mm², pevnost v tahu: ~340 N/mm²) pro cenově výhodné, lehké gravitační válce (např. 1,5 palce x 0,059 palce / Ø38,0 x 1,5 mm).
·ASTM A513 1015: Vyvážená pevnost (mez kluzu: ~345 N/mm², pevnost v tahu: ~414 N/mm²) pro středně těžké gravitační válce v logistice (např. 1,9 palce x 0,059 palce / Ø48,3 x 1,5 mm).
·ASTM A513 1018: Střední pevnost (mez kluzu: ~370 N/mm², pevnost v tahu: ~440 N/mm²) pro středně těžké gravitační válce (např. 1,75 palce x 0,059 palce / Ø44,5 x 1,5 mm).
·ASTM A513 1020: Vyšší pevnost (mez kluzu: ~379 N/mm², pevnost v tahu: ~448 N/mm²) pro středně těžké válce (např. 2,25 palce x 0,079 palce / Ø57,2 x 2 mm).
·ASTM A513 1026: Vysoká pevnost (mez kluzu: ~448 N/mm², pevnost v tahu: ~517 N/mm²) pro aplikace s těžšími dopravníky (např. 4 palce x 0,120 palce / Ø101,6 x 3 mm; viz náš sortiment trubek pro velké zatížení).
·E220 (EN 10305-3): Ultra nízkouhlíková ocel (mez kluzu: 220 N/mm², pevnost v tahu: 330–470 N/mm²) pro lehké gravitační válce (např. 1,969 palce x 0,059 palce / Ø50 x 1,5 mm).
·E235 (EN 10305-3): Nízkouhlíková ocel (mez kluzu: 235 N/mm², pevnost v tahu: 340–480 N/mm²), ekvivalentní DIN 2394 ST37.2, pro středně těžké válce (např. 2,374 palce x 0,079 palce / Ø60,3 x 2 mm).
·E275 (EN 10305-3): Střední pevnost (mez kluzu: 275 N/mm², pevnost v tahu: 410–550 N/mm²) pro středně těžké gravitační válce (např. 3 palce x 0,083 palce / Ø76,2 x 2,1 mm).
·ASTM A500 Třída B: Konstrukční ocel (mez kluzu: ~317 N/mm², pevnost v tahu: ~400 N/mm²) pro těžší válečky (např. 4,5 palce x 0,120 palce / Ø114,3 x 3 mm; viz náš sortiment trubek pro velká zatížení).
· AISI 304 (EN 1.4301): Nerezová ocel pro gravitační válce odolné proti korozi v hygienickém prostředí (např. 2 palce x 0,059 palce / Ø 50,8 x 1,5 mm).

Tyto druhy zajišťují všestrannost pro gravitační dopravníky, přičemž těžší typy jsou k dispozici pro poháněné systémy (např. DIN 2394 ST37.2, EN 10305-3 E355).

Výrobní proces

Naše válečkové potrubí gravitačního dopravníku ASTM A513 Grade 1010 je vyrobeno pro přesnost a spolehlivost:

1. Elektrické odporové svařování (ERW): Ocelové pásy jsou svařovány a tvarovány za studena, aby se dosáhlo přesných rozměrů (např. 2 palce x 0,065 palce / Ø 50,8 x 1,65 mm), což zajišťuje vysoce kvalitní ocelové trubky ERW.
2. Tvarování za studena: Zvyšuje rozměrovou přesnost a kvalitu povrchu pro hladké otáčení v gravitačních válcích.
3. Tepelné zpracování: Svařované nebo normalizované podmínky optimalizují mechanické vlastnosti pro manipulaci s lehkým materiálem.
4. Povrchová úprava: Hladké, čisté povrchy, často naolejované nebo fosfátované, zajišťují odolnost proti korozi a nízké tření.
5. Testování kvality: Rozměrové kontroly, tahové zkoušky a nedestruktivní zkoušky (např. vířivými proudy) zajišťují shodu s normami ASTM A513.

Tento proces poskytuje přesné svařované trubky optimalizované pro výkon válce gravitačního dopravníku.

Specifikace materiálu

stupeň: ASTM A513 Grade 1010, s možnostmi pro 1008, 1015, 1018, 1020, 1026, EN 10305-3 E220, E235, E275, AISI 304
Chemické složení (třída 1010, max. %, pokud není uvedeno jinak):
·Uhlík (C): 0,08–0,13
·Mangan (Mn): 0,30–0,60
· Fosfor (P): 0,035
· Síra (S): 0,035
Mechanické vlastnosti (třída 1010, při svařování):
·Mez kluzu: ~310 N/mm²
· Pevnost v tahu: ~379 N/mm²
· Prodloužení: 15 % (min)

Rozsah velikostí:

Vnější průměr (OD): 1,181–4,500 palce (Ø30–114,3 mm)
Tloušťka stěny (WT): 0,039–0,120 palce (1–3 mm)
Délka: Náhodné (3,3–40 stop / 1 000–12 000 mm) nebo vlastní řez
Běžné velikosti válečků gravitačního dopravníku (OD x WT):
·1,5 palce x 0,059 palce (Ø38,0 x 1,5 mm, lehké gravitační válečky)
·1,75 palce x 0,059 palce (Ø44,5 x 1,5 mm, lehké gravitační válečky)
·1,9 palce x 0,059 palce (Ø48,3 x 1,5 mm, standardní gravitační válečky)
·2,0 palce x 0,065 palce (Ø50,8 x 1,65 mm, standardní gravitační válečky)
·2,25 palce x 0,079 palce (Ø57,2 x 2 mm, středně těžké gravitační válce)
·2,374 palce x 0,079 palce (Ø60,3 x 2 mm, středně těžké gravitační válce)
·2,5 palce x 0,079 palce (Ø 63,5 x 2 mm, středně těžké gravitační válce)
·3,0 palce x 0,083 palce (Ø76,2 x 2,1 mm, středně těžké gravitační válce)
·3,5 palce x 0,098 palce (Ø88,9 x 2,5 mm, těžší gravitační válečky)
·4,0 palce x 0,120 palce (Ø101,6 x 3 mm, vysokokapacitní válečky; viz řada pro velké zatížení)
·4,5 palce x 0,120 palce (Ø114,3 x 3 mm, vysokokapacitní válečky; viz řada pro velké zatížení)

Tolerance (podle ASTM A513):

·OD (<2,5 palce): ±0,005 palce; (>2,5–4,5 palce): ±0,006 palce
· Hmotnost: ±10 %
·Délka: ±0,12 palce (±3 mm) pro délky řezu
·Dodací podmínky: As-Welded, Normalized
·Podmínky povrchu: Hladký, čistý nebo potažený (olejovaný/fosfátovaný) pro odolnost proti korozi

Aplikace

Naše ASTM A513 Grade 1010 a další přesné trubky (např. 2 palce x 0,065 palce / Ø50,8 x 1,65 mm, 1,75 palce x 0,059 palce / Ø44,5 x 1,5 mm) jsou určeny pro:

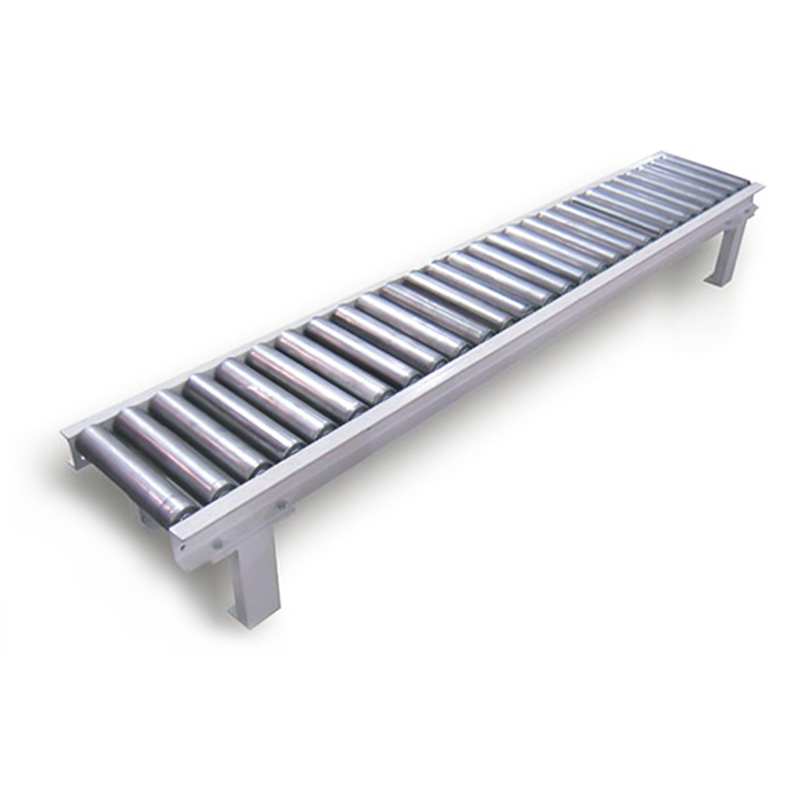

Válečky gravitačního dopravníku: Vysoce výkonné trubky pro nepoháněné systémy manipulace s materiálem v:
1. Logistika: Sklady, distribuční centra pro malá až střední balení (1010, 1008, 2 palce x 0,065 palce; E220, Ø44,5 x 1,5 mm).
2. Balení: Elektronický obchod, manipulace se zásilkami (1015, 1018, 1,9 palce x 0,059 palce; E235, Ø57,2 x 2 mm).
3. Výroba: Montážní linky, lehké průmyslové gravitační dopravníky (1010, 2,25 palce x 0,079 palce; E275, Ø63,5 x 2 mm).
4. Hygienické prostředí: Zpracování potravin, léčiva (AISI 304, 2 palce x 0,059 palce).
5. Sekundární aplikace (omezené použití):
· Lehké konstrukční součásti (např. rámy s ASTM A500 třídy B).
·Trubky na nábytek (např. police s 1008, E220).

Pro těžší nebo poháněné dopravníky prozkoumejte naše trubky DIN 2394 ST37.2 nebo EN 10305-3 E355.

Zajištění kvality

Všechny zkumavky třídy 1010, 1008, 1015, 1018 a další splňují normy ASTM A513, EN 10305-3 nebo příslušné normy. Zkušební certifikáty podle DIN EN 10204 3.1 ověřují chemické složení, mechanické vlastnosti a rozměrovou přesnost. Testování vířivými proudy, testy zploštění a kontroly povrchu zajišťují špičkový výkon pro potrubí gravitačního dopravníku.

Optimalizujte efektivitu svého gravitačního dopravníku

· Navrženo pro bezproblémový tok: Velikosti jako 2 palce x 0,065 palce (Ø50,8 x 1,65 mm), 1,75 palce x 0,059 palce (Ø44,5 x 1,5 mm) a 2,25 palce x 0,079 palce (Ø57,2 x 2 mm), se třídami 1010 až 2010, hladká, AISI
· Soulad s globálními standardy: Volby kompatibilní s ASTM A513, EN 10305-3 a DIN 2394 splňují potřeby celosvětového trhu.
· Flexibilní dodávka: Na skladě standardní velikosti a přizpůsobitelné délky pro vaše potřeby gravitačního dopravníku.
· Odborné pokyny: Náš tým vám pomůže vybrat ideální třídu a velikost pro maximální efektivitu.
