Přehled

Transformujte své dopravníkové systémy pomocí našich přesných válečkových dopravníkových trubek EN 10305-3 v jakostech E235, E195, E220, E275, E355 a průmyslových standardních ocelích (např. ASTM A513 1008, 1010, 1015, 4, 1016, AI 430). K dispozici ve velikostech od Ø30 do 114,3 mm (1,181–4,500 palce), vnější průměr (OD) a 1 až 3 mm (0,039–0,118 palce) tloušťka stěny (WT), včetně velikostí klíčů jako Ø60,3 x 2,0 mm (2,374 x 0,079 palce) a 0,079 mm x 2,079 palce (1,902 x 0,079 palce), tyto ocelové trubky ERW poskytují bezkonkurenční přesnost, odolnost a nákladovou efektivitu pro válečky dopravníků v logistice, výrobě a skladování. Jsou navrženy pro hladký provoz a vysokou nosnost a zajišťují spolehlivý výkon v systémech manipulace s materiálem s minimálním sekundárním použitím ve stavebních aplikacích.

Proč si vybrat naše válečkové dopravníky?

· Přesné strojírenství: Typy jako E235, E355 a AISI 304 nabízejí mez kluzu od 195–355 N/mm², ideální pro přesné potrubí pro manipulaci s materiálem.
· Přísné tolerance: Přesné rozměry (např. Ø60,3 mm/2,374 palce OD ±0,08 mm, 2,0 mm/0,079 palce WT ±10 %) zajišťují bezproblémovou montáž válečků.
· Hladká povrchová úprava: Čisté, stejnoměrné povrchy minimalizují tření, zvyšují výkon dopravníkového válečku a jeho životnost.
· Vysoká nosnost: Konstrukce ERW a nerezové oceli podporuje náročné aplikace, od lehkých až po těžké válce.
· Globální standardní velikosti: Velikosti jako Ø60,3 x 2,0 mm (2,374 x 0,079 palce), Ø48,3 x 2,0 mm (1,902 x 0,079 palce) a Ø114,3 x 3,0 mm (4,500 x 0,118 palce) splňují celosvětové potřeby dopravníků.
·Nákladově efektivní všestrannost: E235, E195 a další třídy poskytují špičkový výkon za konkurenceschopné ceny.

Běžné třídy oceli pro dopravníkové válečky

Naše dopravníkové válečkové trubky EN 10305-3 jsou k dispozici v několika jakostech oceli, spolu s dalšími normami, aby splňovaly různé požadavky na manipulaci s materiálem:

·E235 (EN 10305-3): Nízkouhlíková ocel (mez kluzu: 235 N/mm², pevnost v tahu: 340–480 N/mm²) s vynikající svařitelností, ideální pro středně těžké válce (např. Ø60,3 x 2,0 mm / 2,374 x 0,079 palce) v logistice a výrobě.
·E195 (EN 10305-3): Nízkouhlíková ocel (mez kluzu: 195 N/mm², pevnost v tahu: 320–460 N/mm²) pro lehké válečky při manipulaci s malými balíky (např. Ø33,7 x 1,5 mm / 1,327 x 0,059 palce).
·E220 (EN 10305-3): Ultra nízkouhlíková ocel (mez kluzu: 220 N/mm², pevnost v tahu: 330–470 N/mm²) pro ultralehké válečky v aplikacích s nízkým zatížením (např. Ø42,4 x 1,5 mm / 1,669 x 0,059 palce).
·E275 (EN 10305-3): Střední pevnost (mez kluzu: 275 N/mm², pevnost v tahu: 410–550 N/mm²) pro středně těžké až těžké válečky v průmyslových dopravnících (např. Ø76,1 x 2,0 mm / 2,996 x 0,079 palce).
·E355 (EN 10305-3): Vysokopevnostní ocel (mez kluzu: 355 N/mm², pevnost v tahu: 490–630 N/mm²) pro těžké válce v důlních nebo průmyslových systémech (např. Ø89,0 x 2,5 mm / 3,504 x 0,098 palce).
·ASTM A513 1008: Ultra nízkouhlíková ocel (mez kluzu: ~275 N/mm², pevnost v tahu: ~340 N/mm²) pro nákladově efektivní, lehké válečky (např. Ø38,0 x 1,5 mm / 1,496 x 0,059 palce).
·ASTM A513 1010: Nízkouhlíková ocel (mez kluzu: ~310 N/mm², pevnost v tahu: ~379 N/mm²) pro válečky pro všeobecné použití ve skladech (např. Ø50,8 x 2,1 mm / 2 000 x 0,083 palce).
·ASTM A513 1015: Vyvážená pevnost (mez kluzu: ~345 N/mm², pevnost v tahu: ~414 N/mm²) pro středně těžké válce v automobilovém průmyslu a logistice (např. Ø48,3 x 2,0 mm / 1,902 x 0,079 palce).
·ASTM A513 1020: Vyšší pevnost (mez kluzu: ~379 N/mm², pevnost v tahu: ~448 N/mm²) pro středně těžké válce v průmyslovém prostředí (např. Ø76,2 x 3,0 mm / 3 000 x 0,120 palce).
·ASTM A513 1026: Vysoká pevnost (mez kluzu: ~448 N/mm², pevnost v tahu: ~517 N/mm²) pro těžké válce při manipulaci se sypkým materiálem (např. Ø101,6 x 4,0 mm / 4 000 x 0,156 palce).
·ASTM A500 Stupeň B/C: Konstrukční ocel (mez kluzu: 317–345 N/mm², pevnost v tahu: 400–427 N/mm²) pro válečky s velkým průměrem a vysokým zatížením (např. Ø114,3 x 4,8 mm / 4 500 x 0,188 palce).
· AISI 304/316 (EN 1.4301/1.4401): Nerezové oceli pro hygienická nebo korozivní prostředí (např. zpracování potravin, chemické závody) s válečky jako Ø50,0 x 1,5 mm (1,969 x 0,059 palce).
·AISI 430 (EN 1.4016): Feritická nerezová ocel pro nákladově efektivní odolnost proti korozi v polohygienických aplikacích (např. Ø48,3 x 2,0 mm / 1,902 x 0,079 palce).|

Tyto třídy zajišťují všestrannost pro lehké, těžké a specializované dopravníkové aplikace, splňující globální standardy.

Výrobní proces

Naše válečkové dopravníkové trubky EN 10305-3 jsou vyrobeny pro přesnost a odolnost:

1. Elektrické odporové svařování (ERW): Ocelové pásy jsou svařeny a upraveny za studena pro dosažení přesných rozměrů (např. Ø60,3 x 2,0 mm / 2,374 x 0,079 palce), což zajišťuje vysoce kvalitní ocelové dopravníkové trubky ERW.
2. Tvarování za studena: Zvyšuje rozměrovou přesnost a kvalitu povrchu pro hladký chod válce.
3. Tepelné zpracování: Normalizované (N) nebo jako svařované (CR1, CR2) podmínky optimalizují mechanické vlastnosti pro manipulaci s materiálem.
4. Povrchová úprava: Hladké, čisté povrchy, často naolejované nebo fosfátované, zajišťují odolnost proti korozi a snadnou montáž.
5. Testování kvality: Rozměrové kontroly, tahové zkoušky a nedestruktivní zkoušky (např. vířivými proudy) zajišťují shodu s normami EN 10305-3.

Tento proces poskytuje přesné svařované trubky optimalizované pro výkon dopravníkových válečků.

Specifikace materiálu

stupeň: E235 (EN 10305-3), s možnostmi pro E195, E220, E275, E355 a další (např. ASTM A513 1008, 1010, 1015, AISI 304, 430)
Chemické složení (E235, max. %, pokud není uvedeno jinak):
·Uhlík (C): 0,17
·Křemík (Si): 0,35
·Mangan (Mn): 1,20
· Fosfor (P): 0,025
· Síra (S): 0,025
·Mechanické vlastnosti (E235, normalizované, N):
·Mez kluzu: 235 N/mm² (min)
· Pevnost v tahu: 340–480 N/mm²
· Prodloužení: 25 % (min)

Rozsah velikostí:

Vnější průměr (OD): Ø30–114,3 mm (1,181–4,500 palce)
Tloušťka stěny (WT): 1–3 mm (0,039–0,118 palce)
Délka: Náhodné (1 000–12 000 mm / 3,3–40 stop) nebo vlastní řez
Běžné velikosti pro dopravníkové válečky (OD x WT, metrické):
·Ø33,7 x 1,5 mm (1,327 x 0,059 palce, ultralehké dopravníkové válečky)
·Ø38,0 x 1,5 mm (1,496 x 0,059 palce, lehké dopravníkové válečky)
·Ø42,4 x 1,5 mm (1,669 x 0,059 palce, lehké dopravníkové válečky)
·Ø48,3 x 2,0 mm (1,902 x 0,079 palce, standardní válečky dopravníku)
·Ø50,0 x 1,5 mm (1,969 x 0,059 palce, standardní válečky dopravníku)
·Ø60,3 x 2,0 mm (2,374 x 0,079 palce, středně výkonné dopravníkové válečky)
·Ø63,5 x 2,0 mm (2,500 x 0,079 palce, středně výkonné dopravníkové válečky)
·Ø76,1 x 2,0 mm (2,996 x 0,079 palce, průmyslové dopravníkové válečky)
·Ø89,0 x 2,5 mm (3,504 x 0,098 palce, vysoce výkonné dopravníkové válečky)
·Ø101,6 x 2,5 mm (4 000 x 0,098 palce, vysokokapacitní manipulace s materiálem)
·Ø108,0 x 3,0 mm (4,252 x 0,118 palce, vysokokapacitní válečky pro velké zatížení)
·Ø114,3 x 3,0 mm (4 500 x 0,118 palce, vysokokapacitní válečky pro velké zatížení)
Tolerance (podle EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15 %
· Hmotnost: ±10 %
·Délka: ±3 mm pro délky řezu
·Dodací podmínky: Normalizované (N), As-Welded (CR1, CR2)
·Podmínky povrchu: Hladký, čistý nebo potažený (olejovaný/fosfátovaný) pro odolnost proti korozi

Aplikace

Naše EN 10305-3 E235, E195, E220, E275, E355 a další přesné trubky (např. Ø60,3 x 2,0 mm / 2,374 x 0,079 palce) jsou určeny pro:

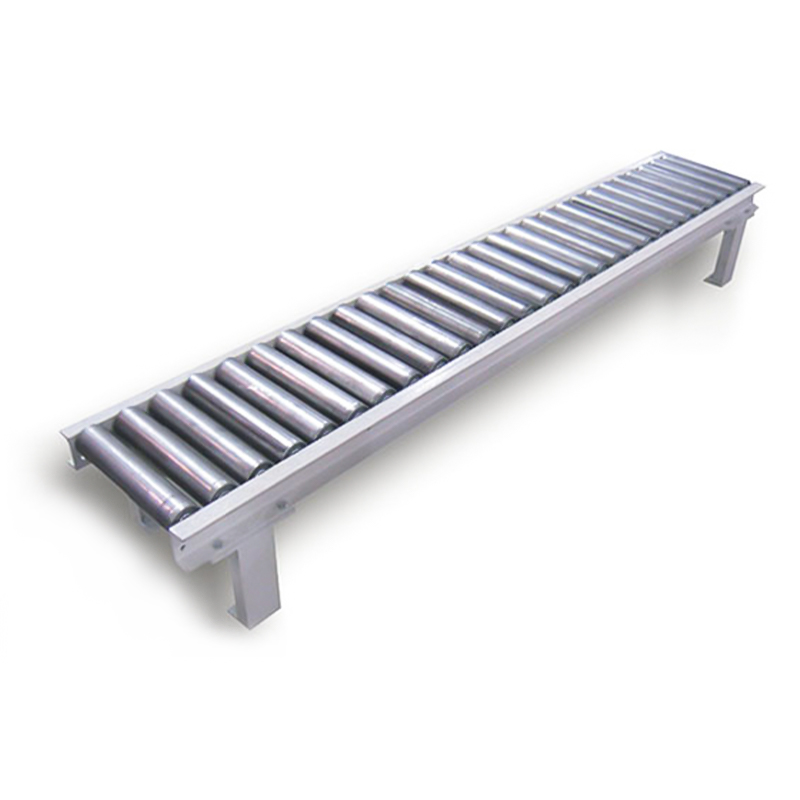

Dopravní válečky: Vysoce výkonné hadice pro systémy manipulace s materiálem v:
1. Logistika: Sklady, distribuční centra (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm pro lehké válečky).
2. Výroba: Montážní linky, automobilová výroba (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm pro těžké válce).
3. Průmyslové: Těžba, manipulace se sypkým materiálem (E355, ASTM A500 Grade B/C, Ø114,3 x 3,0 mm pro velkokapacitní válce).
4. Hygienické prostředí: Zpracování potravin, léčiva (AISI 304/316/430, Ø50,0 x 1,5 mm nebo Ø48,3 x 2,0 mm pro odolnost proti korozi).
5. Sekundární aplikace (omezené použití):
·Konstrukční komponenty (např. lehké rámy s E235, ASTM A500).
·Trubky na nábytek (např. police, regály s E195, E220, AISI 430).

Zajištění kvality

Všechny zkumavky E235, E195, E220, E275, E355 a další odpovídají EN 10305-3 nebo příslušným normám (např. ASTM A513, A500). Zkušební certifikáty podle DIN EN 10204 3.1 ověřují chemické složení, mechanické vlastnosti a rozměrovou přesnost. Testování vířivými proudy, testy zploštění a kontroly povrchu zajišťují špičkový výkon hadic pro manipulaci s materiálem.

Uvolněte svou efektivitu dopravníku

· Optimalizováno pro válečky: Velikosti jako Ø60,3 x 2,0 mm (2,374 x 0,079 palce), Ø48,3 x 2,0 mm a Ø114,3 x 3,0 mm, s třídami E235 až AISI 430, zajišťují přesnost a odolnost.
· Soulad s globálními standardy: EN 10305-3, ASTM A513 a nerezové oceli splňují potřeby celosvětového trhu.
· Flexibilní dodávka: Skladem standardní velikosti a přizpůsobitelné délky pro vaše potřeby dopravníku.
· Odborné pokyny: Náš tým vám pomůže vybrat ideální třídu a velikost pro maximální efektivitu.
