EN 10305-2 Přesné svařované trubky hnacího hřídele – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Poptat nyní

Přehled

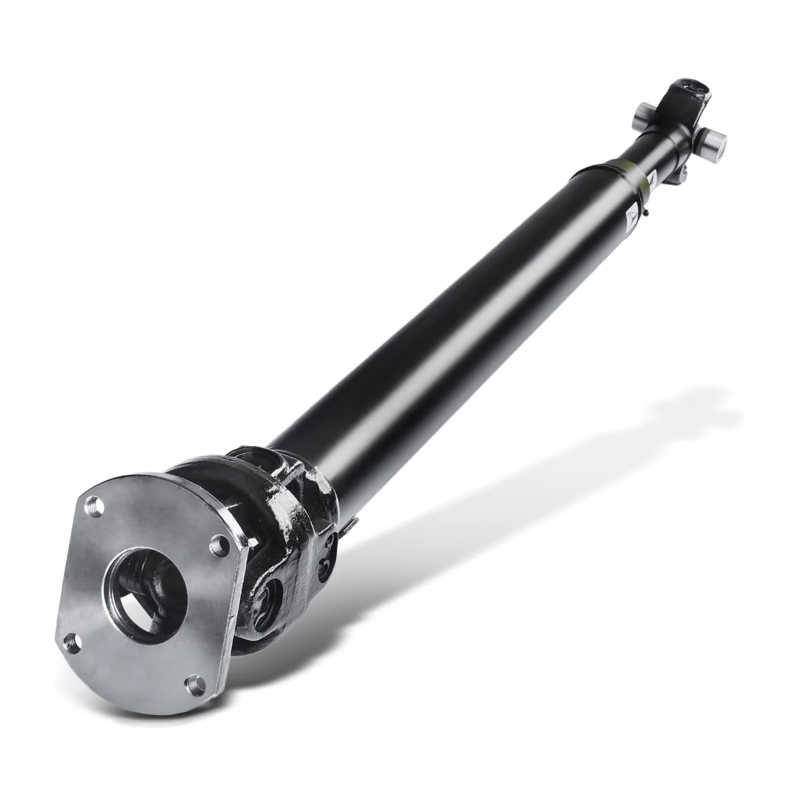

Posuňte své projekty vpřed s našimi přesnými svařovanými trubkami hnacího hřídele EN 10305-2 v jakostech E355, E235, E420 a E275. K dispozici ve velikostech od Ø50 do 219 mm (1,969–8,622 palce), vnější průměr (OD) a 1 až 5 mm (0,039–0,197 palce) tloušťka stěny (WT), včetně robustního Ø60 x 3,5 mm (2,362 x 0,138 palce), tyto průmyslové svařované trubky poskytují výjimečný výkon pro automobilový průmysl. Jsou navrženy pro efektivní přenos točivého momentu a zajišťují odolnost hnacích hřídelí pro osobní automobily, nákladní automobily a těžké stroje s minimálním sekundárním použitím ve válcích a válcích.

Proč si vybrat naše trubky hnacího hřídele?

· Vysoce pevný výkon: Typy E355, E235, E420 a E275 nabízejí mez kluzu až 470 N/mm², ideální pro trubky hnacích hřídelí automobilů a průmyslový přenos síly.
· Tolerance přesnosti: Pevné tolerance (např. Ø60 mm/2,362 palce vnější průměr ±0,15 %, 3,5 mm/0,138 palce WT ±10 %) zajišťují bezproblémovou integraci do sestav hnacího hřídele.
· Vynikající odolnost proti únavě: Proces svařování za studena (CDW) zvyšuje odolnost a minimalizuje opotřebení v prostředí s vysokým točivým momentem.
· Hladká povrchová úprava: Čisté, jednotné povrchy snižují tření, zvyšují výkon hnacího hřídele a životnost.
· Globální standardní velikosti: Běžné velikosti jako Ø60 x 3,5 mm (2,362 x 0,138 palce) a Ø180 x 3 mm (7,087 x 0,118 palce), v rámci Ø50–219 mm, splňují automobilové a průmyslové potřeby.
· Nákladově efektivní spolehlivost: Vysoce kvalitní uhlíkové oceli poskytují špičkový výkon za konkurenceschopné ceny.

Výrobní proces

Naše přesné svařované trubky hnacího hřídele podle EN 10305-2 jsou vyrobeny pro dokonalost:

1. Svařované za studena (CDW): Ocelové pásy jsou svařeny a taženy za studena, aby se dosáhlo přesných rozměrů (např. Ø60 x 3,5 mm/2,362 x 0,138 palce), čímž se zvyšuje pevnost a kvalita povrchu pro přesné svařované trubky.
2. Tepelné zpracování: Normalizační (N) nebo za studena tažené (C, LC) podmínky optimalizují mechanické vlastnosti pro přenos točivého momentu.
3. Povrchová úprava: Hladké, čisté povrchy, často naolejované nebo fosfátované, zajišťují odolnost proti korozi a snadnou montáž.
4. Testování kvality: Rozměrové kontroly, tahové zkoušky a nedestruktivní zkoušky (např. vířivými proudy) zajišťují shodu s normami EN 10305-2.
Tento proces poskytuje vysoce pevné svařované trubky optimalizované pro aplikace s hnací hřídelí.

Stupně materiálu

Naše trubky hnacího hřídele jsou k dispozici ve třídách E355, E235, E420 a E275, z nichž každá je přizpůsobena pro přenos síly:

Srovnání chemického složení (Max %, pokud není uvedeno jinak)

stupeň	uhlík (C)	křemík (Si)	mangan (Mn)	fosfor (P)	síra (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Poznámka: E420 může obsahovat legující prvky (např. Nb, V, Ti) až do celkového množství 0,12 %.

Porovnání mechanických vlastností (za studena tažené, C)

stupeň	Mez kluzu (N/mm², min)	Pevnost v tahu (N/mm²)	Prodloužení (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Poznámka: Vlastnosti jsou pro stav tažený za studena (C), ideální pro hnací hřídele. Jiné podmínky (např. N, LC) se liší pevností nebo tažností.

Dodací podmínky

· Tažené za studena ( C): Maximální pevnost a přesnost, ideální pro automobilové trubky hnacího hřídele (např. Ø60 x 3,5 mm).
· Kreslení za studena a uvolnění stresu (LC): Vylepšená tvarovatelnost pro součásti hnacího hřídele vyžadující další zpracování.
· Normalizované (N): Tepelně zpracované pro jednotné vlastnosti, vhodné pro standardní hnací hřídele.
·Jako svařeno (W): Cenově výhodná varianta pro méně náročné hnací hřídele.

Popisy tříd

·E235: Nízkouhlíková ocel s vynikající svařitelností, ideální pro cenově výhodné hnací hřídele v lehkých vozidlech.
·E275: Vyvážená pevnost a tvarovatelnost, ideální pro středně namáhané hnací hřídele v automobilových aplikacích.
·E355 : Vyšší pevnost pro náročné hnací hřídele osobních a nákladních automobilů, nabízí vynikající odolnost proti únavě.
·E420: Vysokopevnostní ocel se zvýšenou houževnatostí, ideální pro vysoce namáhané hnací hřídele v průmyslových strojích.

Specifikace

Standardní: EN 10305-2 (Za studena tažené přesné ocelové trubky)

Rozsah velikostí:

·Vnější průměr (OD): Ø50–219 mm (1,969–8,622 palce)
· Tloušťka stěny (WT): 1–5 mm (0,039–0,197 palce)
· Délka: Náhodné (1 000–12 000 mm / 3,3–40 stop) nebo vlastní střih
Běžné velikosti pro hnací hřídele (OD x WT, metrické):

· Ø60 x 3,5 mm (2,362 x 0,138 palce, středně těžké automobilové hnací hřídele)
· Ø76 x 3 mm (2,992 x 0,118 palce, hnací hřídele pro automobily a lehký průmysl)
· Ø89 x 4 mm (3,504 x 0,157 palce, hnací hřídele těžkých vozidel)
· Ø114 x 4,5 mm (4,488 x 0,177 palce, hnací hřídele průmyslových strojů)
· Ø168 x 5 mm (6,614 x 0,197 palce, průmyslové aplikace s vysokým točivým momentem)
· Ø180 x 3 mm (7,087 x 0,118 palce, hnací hřídele pro těžké průmyslové a užitkové vozy)
Tolerance (podle EN 10305-2):

·OD (< 80 mm): ±0,15 %; (>80–219 mm): ±0,20 %
·Hmotnost: ±10 %
·Délka: ±3 mm pro délky řezu
·Dodací podmínky: tažené za studena (C), tažené za studena a odlehčené od pnutí (LC), normalizované (N), jako svařované (W)
·Podmínky povrchu: Hladký, čistý nebo potažený (olejovaný/fosfátovaný) pro odolnost proti korozi a snadnou montáž.

Aplikace

Naše přesné trubky EN 10305-2 E355, E235, E420 a E275 (např. Ø60 x 3,5 mm/2,362 x 0,138 palce) jsou určeny pro:

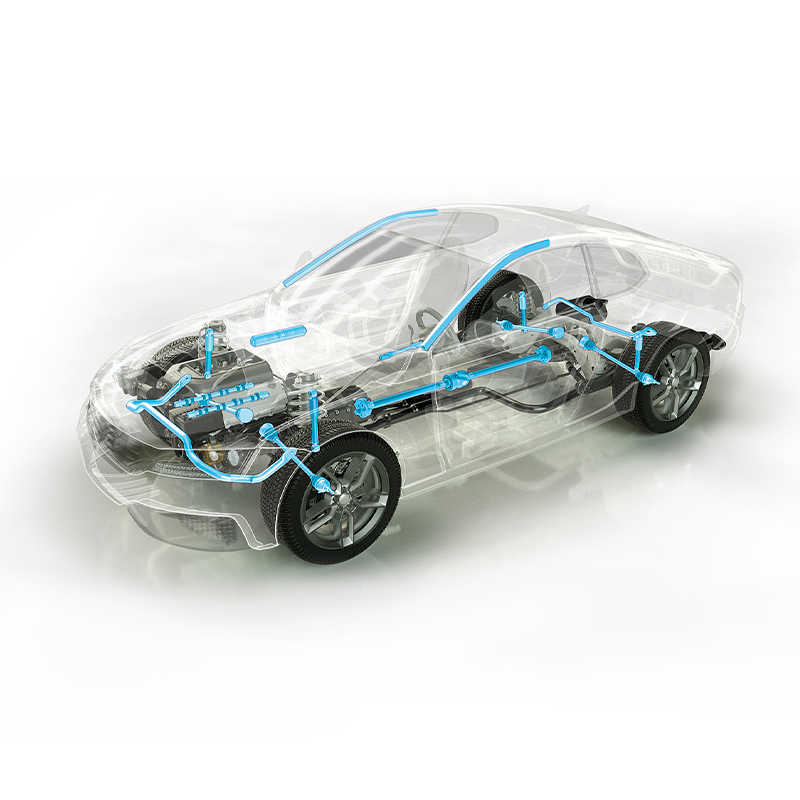

Hnací hřídele: Vysoce výkonné hadice pro automobilové (osobní automobily, nákladní automobily s Ø60 x 3,5 mm, Ø89 x 4 mm) a průmyslové (stroje s Ø114 x 4,5 mm, Ø180 x 3 mm) hnací hřídele. Typy E355 a E420 zajišťují robustní přenos točivého momentu pro přesné trubky pro automobilové OEM; E235 a E275 jsou vhodné pro lehčí aplikace.
Sekundární aplikace (omezené použití):

·Hydraulické/pneumatické válce (E355, E420 pro vysokotlaké; E235, E275 pro standardní).
·Dopravní válečky (E235, E275 pro standardní; E355 pro velké zatížení).
·Automobilové komponenty (E355, E420).

Zajištění kvality

Všechny trubice E355, E235, E420 a E275 splňují normy EN 10305-2. Zkušební certifikáty podle DIN EN 10204 3.1 ověřují chemické složení, mechanické vlastnosti a rozměrovou přesnost. Testování vířivými proudy, testy zploštění a kontroly povrchu zajišťují špičkový výkon pro průmyslové trubky pro přenos energie.

Posouvejte své projekty vpřed

· Na míru pro hnací hřídele: Běžné velikosti jako Ø60 x 3,5 mm (2,362 x 0,138 palce) a Ø180 x 3 mm (7,087 x 0,118 palce), s podmínkami tažení za studena, optimalizují výkon pro přenos síly.
· Soulad s globálními standardy: EN 10305-2 zajišťuje spolehlivost a kvalitu pro celosvětové trhy.
· Flexibilní dodávka: Na skladě standardní velikosti a přizpůsobitelné možnosti pro vaše potřeby hnacího hřídele.
· Odborné pokyny: Náš tým vám pomůže vybrat perfektní třídu a velikost pro maximální efektivitu.

Objednejte nyní a vylepšete výkon svého hnacího hřídele pomocí přesných svařovaných trubek EN 10305-2. Požádejte o cenovou nabídku na hongli-jy@126.com nebo navštivte hltube.com a prozkoumejte naši celou řadu přesných hadic!
