Name: Tenkostěnná ocelová trubka CDW o velkém průměru Ø100*1
Rating: 5 (99 reviews)

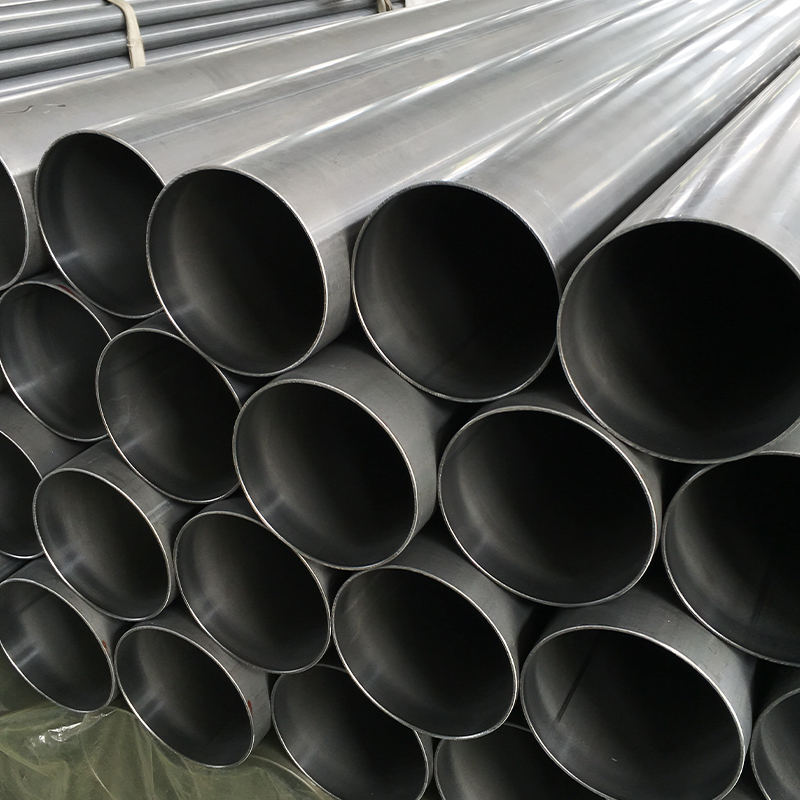

Tenkostěnná ocelová trubka CDW o velkém průměru Ø100*1

Tenkostěnná za studena tažená svařovaná trubka o velkém průměru – Ø100 × 1 mm Přesná tenkostěnná trubka pro lehké konstrukční aplikace Specifikace produktu

Poptat nyní

Parametr	Specifikace	Tolerance
Vnější průměr (OD)	100 mm (±0,15 mm)	DIN 2393 h9
Tloušťka stěny	1,0 mm (±0,05 mm)	DIN 2393 ±5 %
Délka	1-7m (vlastní až 12m)	Přímost ≤0,5 mm/m
Stupeň materiálu	ST37-2 / ST52-3 / E355	EN 10305-2
Povrchová úprava	Hladký (Ra ≤ 1,2 μm)	Volitelně leštěné

Rozšířený rozsah velikostí a specifikace

Vnější průměr (mm)	Tloušťka stěny (mm)	Standardníní délka	Tolerance	MOQ
50-80	0,8-1,5	2-7m	±0,10 mm	200 kg
82-120	1,0-2,0	2-7m	±0,15 mm	150 kg
121-180	1,2-3,0	2-7m	±0,20 mm	100 kg
182-250	1,5-4,0	2-6m	±0,25 mm	50 kg
251-299	2,0-5,0	2-6m	±0,30 mm	30 kg

Klíčové poznámky:

· Všechny velikosti dostupné v ST37-2, ST52-3, E355
· Vlastní délky až 12 m (rovnost ≤ 1 mm/m)
· K dispozici jsou speciální tolerance (±0,05 mm stěna, ±0,03 mm vnější průměr)

Konkurenční výhoda

Parametr	Naše trubice	Průmyslový standard	Bezešvá trubka
Tolerance OD	±0,1 mm	±0,30 mm	±0,50 mm
Variace na stěnu	±2 %	±10 %	±8 %
Dodací lhůta	2-3 týdny	4-6 týdnů	6-8 týdnů

Klíčové výhody

· 40% snížení hmotnosti v porovnání se standardními nástěnnými trubkami
· Ready to-Weld – čistý povrch bez oxidů (Sa 2,5)
· Sledovatelnost šarže – plná certifikace EN 10204 3.1

Balicí řešení

Typ	Kapacita	Speciální funkce
VMI stojany	200 trubek	RFID sledování, dodávka JIT
Boxy proti rozdrcení	50 trubek	Řízená vlhkostí
Ekologické balíčky	100 trubek	Recyklovatelné PET pásky

Výrobní proces

1. Výběr materiálu
· Ocelový pás válcovaný za studena (EN 10139) s řízenou chemií
·Ultrazvukově čištěný povrch (standard Sa 2.5)
2. Přesné svařování
· Vysokofrekvenční indukční svařování (400 kHz)
· In-line žíhání švů pro stejnoměrnou strukturu zrna
3. Studená kresba
·3-stupňový proces tažení s 18% snížením
·Speciální podpora trnu pro integritu tenkostn
4. Kontrola kvality
·100% testování vířivými proudy (EN 10246-1)
· Měření laserovým mikrometrem (±0,02 mm)
·Hydrostatické testování (volitelné, až 150 bar)

Technické srovnání

Funkce	Naše trubka Ø100×1mm	Standardní trubice CDW
Konzistence stěny	±0,03 mm	±0,10 mm
Ovalita	< 0,1 % OD	< 0,3 % OD
Mez kluzu	o 20 % vyšší	Standard
Drsnost povrchu	Ra 0,8-1,2μm	Ra 1,5-2,5μm

Klíčové výhody

· Úspora hmotnosti: O 30 % lehčí než běžné trubky
· Precision Fit: Ideální pro teleskopické sestavy
· Nákladově efektivní: 15-20% levnější než bezproblémové alternativy
· Připraveno k použití: Není nutné žádné sekundární obrábění

Typické aplikace

· Letecké součásti (nekritické struktury)
· Rámy lékařského vybavení
· Montážní systémy solárních panelů
· Architektura výstavních expozic
· Potrubí robotického ramene

Možnosti balení

Typ	Množství za balíček	Ochrana
Dřevěná bedna	50 trubek	Voděodolný obal
Balení ocelových pásů	100 trubek	Ochrany hran
Vlastní VMI Rack	200 trubek	Označeno RFID
