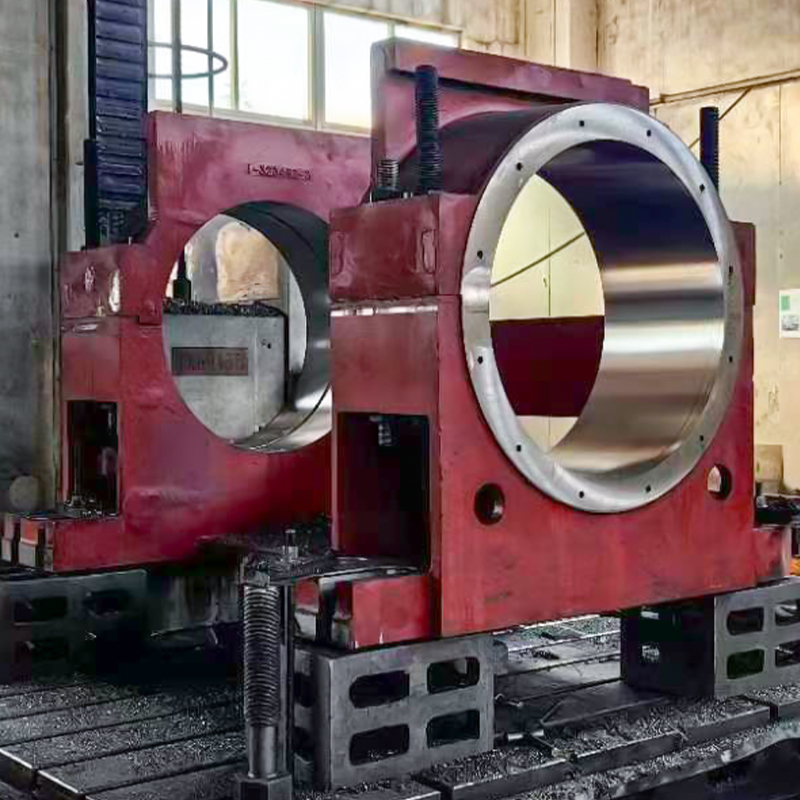

Naše vysoce kvalitní ložisková pouzdra z lité oceli jsou navržena pro extrémní zatížení a přesnost v náročných průmyslových aplikacích. Tato pouzdra jsou vyrobena z lité oceli ASTM A216 WCB a volitelně z dalších prvotřídních jakostí a zajišťují vysokou odolnost, spolehlivost a přesnost. K dispozici ve velikostech vrtání od Ø50 mm do Ø1500 mm (1,969–59,055 palce), vnějších průměrech od 100 mm do 2000 mm a šířkách od standardních 50050 mm do 0 mm Ø. otvor × 700 mm OD × 200 mm šířka (19,685 × 27,559 × 7,874 palce). Ideální pro těžbu, větrné turbíny, čerpadla, dopravníky a velké průmyslové stroje.
Klíčové vlastnosti
· Pevnost pro velké zatížení: ASTM A216 WCB (výtěžnost ~250 N/mm²) podporuje extrémní zatížení.
· Přesné obrábění: Tolerance díry ±0,05 mm zajišťují dokonalé uložení ložiska.
· Odolnost proti korozi: Volitelné lakování, galvanizace nebo olejový nátěr.
· Velký rozsah velikostí: Velikosti otvorů do Ø1500 mm (59,055 palce) pro masivní ložiska.
· Odolný design: Konstrukce z lité oceli pro dlouhodobou spolehlivost.
· Přizpůsobitelné možnosti: Rozměry a povrchové úpravy na míru pro konkrétní aplikace.
Běžné třídy oceli
| Třída oceli | Typ | Mez kluzu (N/mm²) | Pevnost v tahu (N/mm²) | Prodloužení (%) | Klíčové aplikace | Poznámky |
| ASTM A216 WCB | Litá uhlíková ocel | ~250 | 485–655 | 22 | Standardní a těžké průmyslové stroje, těžba, větrné turbíny | Nejpoužívanější; vynikající obrobitelnost |
| ASTM A487 4Q | Vysoce pevná litá ocel | ~485 | 655–895 | 15–20 | Extrémní aplikace, velká zařízení | Vynikající pevnost pro velmi vysoké zatížení |
| ASTM A217 WC9 | Cr-Mo slitinová ocel | ~275 | 485–655 | 18 | Vysokoteplotní aplikace, turbíny, těžké stroje | Výborná tepelná stabilita |
| AISI 304 (EN 1.4301) | Nerezová ocel | ~205 | 515–690 | 40 | Prostředí odolná vůči korozi, potraviny, moře | Ideální do vlhkého nebo chemicky agresivního prostředí |
| ASTM A36 | Konstrukční uhlíková ocel | ~250 | 400–550 | 20 | Standardní strojní zařízení, menší průmyslové aplikace | Cenově výhodná varianta pro lehčí náklady |
Typické velikosti a rozměry
| Průměr otvoru (ID) | Vnější průměr (OD) | Šířka | Poznámky |
| Ø50 mm | 120 mm | 50 mm | Malé stroje |
| Ø200 mm | 400 mm | 120 mm | Střední strojní zařízení |
| Ø500 mm | 700 mm | 200 mm | Těžký průmyslový |
| Ø1000 mm | 1400 mm | 350 mm | Velké vybavení |
| Ø1500 mm | 2000 mm | 500 mm | Aplikace pro extrémní zatížení |
Kapacita zatížení: Dynamická až 50 000 kg (110 231 lb) v závislosti na typu ložiska.
Tolerance: Vrtání ±0,05 mm pro Ø50–500 mm; ±0,1 mm pro >500–1500 mm. OD/Šířka ±0,5 mm pro Ø50–500 mm; ±1 mm pro >500–1500 mm. Povrchová úprava Ra ≤ 1,6 µm.
Výrobní proces
1. Casting: Odlévání do písku nebo přesného lití tvoří robustní pouzdra.
2. Přesné obrábění: CNC obrábění dosahuje vrtání ±0,05 mm a těsné rozměrové přesnosti.
3. Tepelné zpracování: Normalizované nebo žíhané pro zvýšení pevnosti a houževnatosti.
4. Povrchová úprava: Lakované, galvanizované nebo olejované pro odolnost proti korozi.

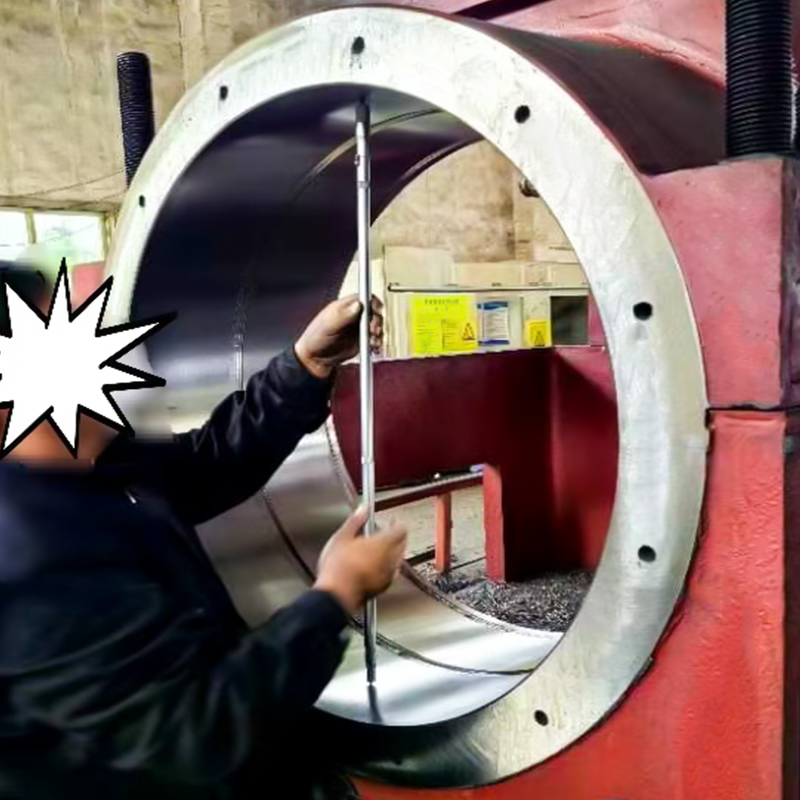

5. Testování kvality: Rozměrové kontroly, zkoušky tvrdosti a ultrazvukové kontroly.
Aplikace
· Těžba: Dopravníkové systémy, drtiče a manipulace s materiálem (WB, A487 4Q).
·Větrné turbíny: Hlavní hřídel a skříně převodovky (WB, WC9).
· Těžké stroje: Čerpadla, turbíny a průmyslová zařízení (WCB, vrtání Ø500 mm).
· Korozivní prostředí: Zpracování potravin nebo námořní aplikace (AISI 304).
·Standardní aplikace: Menší strojírenství a automobilový průmysl (A36).
· Sekundární aplikace: Konstrukční držáky ve velkých zařízeních, armatury odolné proti korozi a další vlastní použití.
Výhody
·Zvýšená životnost ložisek s přesným uložením.
·Snížené vibrace a mechanický hluk.
·Vysoká nosnost a odolnost proti nárazu.
·Možnosti odolnosti proti korozi v drsném prostředí.
Dodávka a zajištění kvality
·Dodací podmínky: Normalizované nebo žíhané.
·Podmínky povrchu: Lakované, galvanizované nebo naolejované.
· Shoda: normy ASTM A216, A487, A217, A36 a AISI.
·Certifikáty: DIN EN 10204 3.1 pro chemické složení, mechanické vlastnosti a rozměrovou přesnost.
