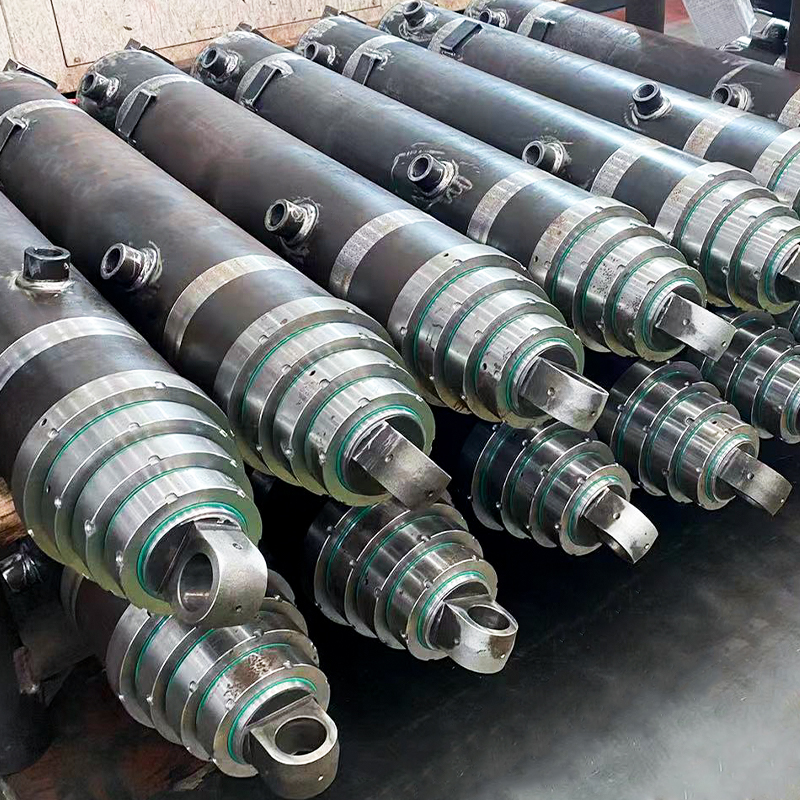

Teleskopický hydraulický válec – vícestupňová sada trubek válce, ocelová trubka tažená za studena, E355

Naše teleskopické hydraulické válce jsou vícestupňové, těžké válce určené pro sklápěče, přívěsy a průmyslová zvedací zařízení.

Každá sada trubek je precizně vyrobena z oceli E355 tažené za studena, což zajišťuje:

· Hladké vysouvání a zasouvání ve více fázích
·Vysoká pevnost při velkém zatížení
·Dlouhá životnost s minimální údržbou

Vyrobeno na míru podle vašich specifikací, včetně délky, průměru a tloušťky stěny.

Typické třídy oceli

·EN 10305-1 E355 – bezešvá ocel tažená za studena, vysoká pevnost a odolnost proti únavě
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – volitelné pro specializované aplikace vyžadující extra pevnost

Volitelné materiály

Pro lehká nebo speciální pódia mohou být trubky vyrobeny také z:

·EN 10305-2 Svařovaná ocel tažená za studena – vhodná pro nízkotlaké nebo menší teleskopické stupně
· Svařované trubky ASTM A513 – přesně svařované, lze je honovat nebo obrábět pro zakázkové aplikace
·Vlastní specifikace jsou k dispozici na vyžádání.

Běžné velikosti pro teleskopické válcové trubky (OD × WT)

Poznámka: Tloušťka stěny roste úměrně s vnější průměrem, aby byla zachována strukturální integrita, přímost a hladký chod pístu. K dispozici jsou vlastní velikosti.

Technické specifikace

· Materiál: Bezešvá ocel tažená za studena E355 (hlavní); volitelně EN 10305-2 nebo ASTM A513
· Povrchová úprava: Obrobený vnější a vnitřní průměr; volitelné honování pro hladký chod pístu
· Tolerance: H8 nebo těsnější na ID
· Přímost: ≤ 0,3 mm/m na stupeň
· Kulatost: ≤ 0,03 mm na stupeň
· Aplikace: Vícestupňové teleskopické válce pro sklápěče, přívěsy a průmyslové zvedání

Výrobní proces

1. Výběr ocelových trubek – vysokopevnostní E355 nebo volitelné třídy EN 10305-2 / ASTM A513
2. Studená kresba – zlepšuje přímost, rozměrovou přesnost a jakost povrchu
3. Přesné obrábění – vlastní OD, ID a koncové úpravy na fázi
4. Volitelné honování – zajišťuje hladký chod pístu a nízké tření
5. Kontrola – přímost, kruhovitost, rozměrová přesnost a povrchová úprava
6. Montáž připravena – sady trubek přizpůsobené pro vícestupňovou konstrukci válce

Klíčové vlastnosti a výhody

·Vícestupňové sady trubek pro teleskopické válce
·Vysokopevnostní ocel tažená za studena – odolná při velkém zatížení
·Volitelné materiály pro lehké nebo speciální pódia
·Vyrobeno na míru pro sklápěče, přívěsy nebo těžké stroje
·Volitelné honování pro hladký chod pístu
· Sady připravené k sestavení zkracují dobu montáže

Aplikace

·Teleskopické válce pro sklápěče a přívěsy
·Průmyslová zdvihací a manipulační zařízení
·Těžké mobilní stroje
·Vlastní vícestupňové hydraulické válce vyžadující přesné sady trubek
