Vybroušení trubky hydraulického válce trvá 12 minut. Stejná trubka dokončená broušením a leštěním válečkem potřebuje méně než dvě minuty. Tato 90% časová prodleva je důvodem, proč stále více výrobců přehodnocuje svou strategii vnitřní úpravy.
Honování je proces abrazivního obrábění, který odstraňuje materiál s několika kamennými segmenty namontovanými na rotační, vratně se pohybující hlavě. Kameny se roztahují směrem ven proti stěně vrtu a prořezávají kontrolovaný křížový vzor. Tento vzor obvykle leží v úhlu 30° až 60° a je navržen tak, aby udržoval olejový film při dynamickém zatížení.
Standardní rychlosti honovacího posuvu se pohybují od 0,5 do 2 m/min, v závislosti na průměru otvoru a úběru materiálu. Běžné jsou brusné zrnitosti od 120 do 600, přičemž chladicí kapalina je přiváděna skrz nástroj, aby spláchla třísky a kamenné úlomky. Proces generuje kal obsahující olej, kovové částice a brusná zrna – což vyžaduje filtraci a likvidaci.
Když přesnost broušené trubky jsou určeny pro hydraulické válce, honování poskytuje tolerance vnitřního průměru IT6–IT7 a hodnoty drsnosti povrchu Ra 0,2–0,8 µm. Křížový šraf pomáhá mazat rozhraní těsnění, snižuje tření a prodlužuje životnost těsnění v aplikacích s vratným pohybem.
Skiving a leštění válečkem kombinuje dva kroky v jednom nástroji. Při dopředném zdvihu karbidová řezací čepel odlupuje pažbu z vývrtu. Bezprostředně za čepelí stlačují kalené válečky čerstvě řezaný povrch a vyžehlují špičky do hladkého, za studena zpracovaného povrchu. Celá sekvence se dokončí v jediném průchodu – žádné abrazivní kameny, žádný kal.
Typické rychlosti posuvu SRB se pohybují mezi 5 a 15 m/min, což je zhruba 8–10krát rychlejší než konvenční honování. Úspora doby cyklu o 70–90 % je konzistentní u velikostí otvorů od 30 mm do 300 mm. Proces probíhá nasucho nebo s minimálním množstvím olejové mlhy a produkuje pouze suché kovové třísky, které lze snadno recyklovat.
SRB trvale dosahuje rozměrových tolerancí IT7–IT8. Drsnost povrchu po leštění je mezi Ra 0,05 a 0,2 µm – zrcadlový povrch, který výrazně snižuje tření. Toto špičková povrchová úprava může eliminovat potřebu dalšího leštění před montáží těsnění.
Čísla vedle sebe odhalují dvě zásadně odlišné ekonomiky. Níže uvedená tabulka shrnuje procesy napříč šesti dimenzemi, na které se většina inženýrů ptá jako první.
| Dimenze | Honování | Skiving & Roller Burnishing (SRB) |
|---|---|---|
| Lineární rychlost posuvu | 0,5–2 m/min | 5–15 m/min |
| Drsnost povrchu (Ra) | 0,2–0,8 µm | 0,05–0,2 µm |
| stupeň tolerance (IT) | IT6–IT7 | IT7–IT8 |
| Nastavení nářadí | Multiple stone sets per diameter | Single tool head (interchangeable inserts) |
| Tvrdost materiálu suitability | HRC 45 (hardened steels) | HRC < 35 (soft to medium-carbon steels) |
| Proud odpadu | Spotřebované abraziva v olejovém kalu (vyžaduje ošetření) | Dry metal chips (ready to recycle) |
These gaps shape the entire production workflow. Faster feed rates multiply throughput. Fewer consumable changes reduce downtime. A eliminace likvidace kalů odstraňuje opakované náklady z účetnictví.
Textura povrchu není kosmetickým atributem vrtání válce – je to funkční parametr, který řídí tloušťku olejového filmu, opotřebení těsnění a rychlost úniku. Honingova křížová údolí fungují jako mikrozásobníky, které drží mazivo na břitu těsnění během spouštění a obrácení zdvihu. Tato retence oleje snižuje statické tření a rozšiřuje přesnost sledování při nízké rychlosti.
Naproti tomu leštění válečkem vytváří plochý povrch. Nosné vrcholy podpírají těsnění bez hlubokých prohlubní, což přináší nižší koeficient tření při nepřetržitém pohybu. Absence zřetelných olejových kapes však může zvýšit riziko ulpívání u určitých uretanových nebo PTFE těsnicích směsí, které se spoléhají na hraniční mazání.
Pro aplikace s častými starty a zastaveními často broušené křížové plochy snižují únik těsnění o 20–40 % ve srovnání s ekvivalentním leštěným vrtáním na základě testovacích dat prodlouženého cyklu. U vysokootáčkových válců s konstantním zatížením mohou leštěné otvory snížit provozní tření o 10–15 % a prodloužit životnost těsnění snížením hromadění tepla. Volba závisí na materiálu těsnění a provozním cyklu – neexistuje univerzální vítěz.
Investice do strojů se často přiklání ve prospěch zdokonalování ve fázi kapitálového rozpočtu. Nový horizontální honovací stroj začíná kolem 50 000 USD a dosahuje 150 000 USD za výkonný CNC model. Vertikální řezací stroje mají vyšší cenu – 80 000 až 200 000 $ – protože musí zvládnout těžké řezy i přesné leštící síly v jednom vřetenu.
Tooling vypráví jiný příběh. Při honování se používá 4–8 kamenných sestav na velikost průměru, každá v průměru 500–2 000 dílů před výměnou. Cykly orovnávání kamene zvyšují pracovní sílu a dobu nečinnosti stroje. Nástrojová hlava SRB používá vyměnitelné karbidové vložky a leštící válečky, které vydrží 5 000–10 000 dílů. Když spočítáte náklady na nástroj na metr trubky, SRB vyhraje o 30–50 %.
| Nákladový prvek | Honování | SRB |
|---|---|---|
| Investice do stroje (střední třída) | 100 000 $ | 140 000 dolarů |
| Náklady na nástroje na sadu nástrojů | 800 $ (8 kamenů) | 1 200 $ (vložky válečků) |
| Životnost nástroje (vrtoměry) | 2 000 m | 8 000 m |
| Doba cyklu na díl | 12 min | 2 min |
| Cena nástroje na díl | 0,40 $ | 0,15 USD |
| Likvidace odpadu na díl | 0,18 $ | 0,00 $ |
| Odhadované celkové náklady na díl | 4,20 $ | 2,35 $ |
Tabulka předpokládá typický scénář střední výroby. Výhoda na díl roste s větší velikostí dávek, protože rychlejší doba cyklu efektivněji absorbuje režii pevného stroje.
Ne každá trubková ocel dobře reaguje na leštění. Proces spoléhá na plastickou deformaci pro zploštění povrchových vrcholů, což vyžaduje materiál s dostatečnou tažností. Oceli nad HRC 35 zpravidla odolávají leštění dostatečně, aby omezily zlepšování povrchu, a nad HRC 45 válečky riskují předčasné opotřebení, aniž by bylo dosaženo cílové hodnoty Ra.
Honování, které je abrazivním procesem, řeže bez ohledu na tvrdost. Tvrdě chromované otvory, nitridované povrchy nebo prokalené legované oceli jsou všechny kandidáty. Kompromisem je rychlost řezání – vyšší tvrdost zpomaluje rozpad kamene a prodlužuje dobu cyklu, ale proces nedosahuje dna jako leštění.
Běžné třídy oceli a jejich doporučené dokončovací procesy:
Pro bezešvé trubky tažené za studena v hydraulické potrubí třídy, SRB obvykle poskytuje nejrychlejší návratnost investic. Když specifikace vyžaduje tvrdost nad touto prahovou hodnotou, honování se stává jasnou cestou ke splnění požadavků na tisk.
Protlačte čtyři proměnné rozhodovací maticí a ten správný proces se obvykle objeví bez debat. Objem výroby a tvrdost pohání ty největší vidlice na silnici.
| Faktor | Zvolte honování, když... | Vyberte SRB, když... |
|---|---|---|
| Roční objem | Nízká až střední (<5 000 dílů/rok) | Střední až vysoká (>5 000 dílů/rok) |
| Material hardness | HRC 35 nebo kalené otvory | Tažená nebo normalizovaná ocel (HRC < 35) |
| Tolerance průměru | Je potřeba IT6 nebo těsnější | IT7–IT8 přijatelné |
| Cílová drsnost povrchu | Ra 0,4–0,8 µm s požadovaným šrafováním | Zrcadlový povrch Ra 0,05–0,2 µm je přijatelný |
Pro smíšená výrobní prostředí provozuje mnoho obchodů oba procesy vedle sebe. Rozhodovací matice udržuje každou úlohu směrovanou do nákladově nejefektivnější buňky.
Honování a leštění válečkem slouží dvěma různým výrobním filozofiím. Honování dominuje, když tvrdost materiálu překročí práh leštění nebo když je pro funkci těsnění povinný definovaný kříž. SRB dominuje, když rychlost a jednotkové náklady řídí obchodní případ – a naprostá většina netvrzených trubek hydraulických válců spadá přímo do tohoto sladkého bodu.
Nejrychlejším způsobem, jak vybudovat solidní obchodní případ, je nechat projít několik zkumavek se vzorky oběma procesy a přímo měřit dobu cyklu, povrchovou úpravu a opotřebení nástroje. Inženýrské týmy, které to dělají, často zjistí, že úspory na součástce se rozhodnou do týdne od testování. Chcete-li prodiskutovat své požadavky na konečnou úpravu trubek, získat srovnání nákladů nebo požádat o zpracování vzorků, obraťte se na naše aplikační inženýry.
Naše kované a obráběné pracovní válce jsou navrženy pro vysoce výkonné válcov...

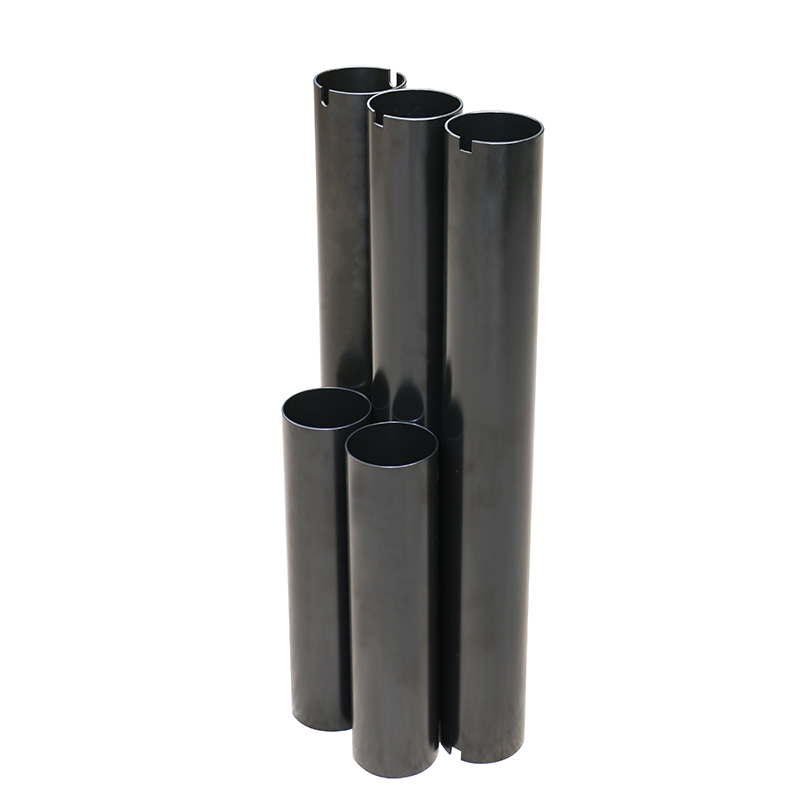

Naše ocelové trubky s povlakem E jsou ošetřeny elektrickým povlakem (E-coatin...
Naše pístní tyče jsou precizně vyrobeny z vysokopevnostní oceli (45# / 4130) ...
Naše trubky ASTM A513 za studena tažené svařované (CDW) honované a SRB jsou p...

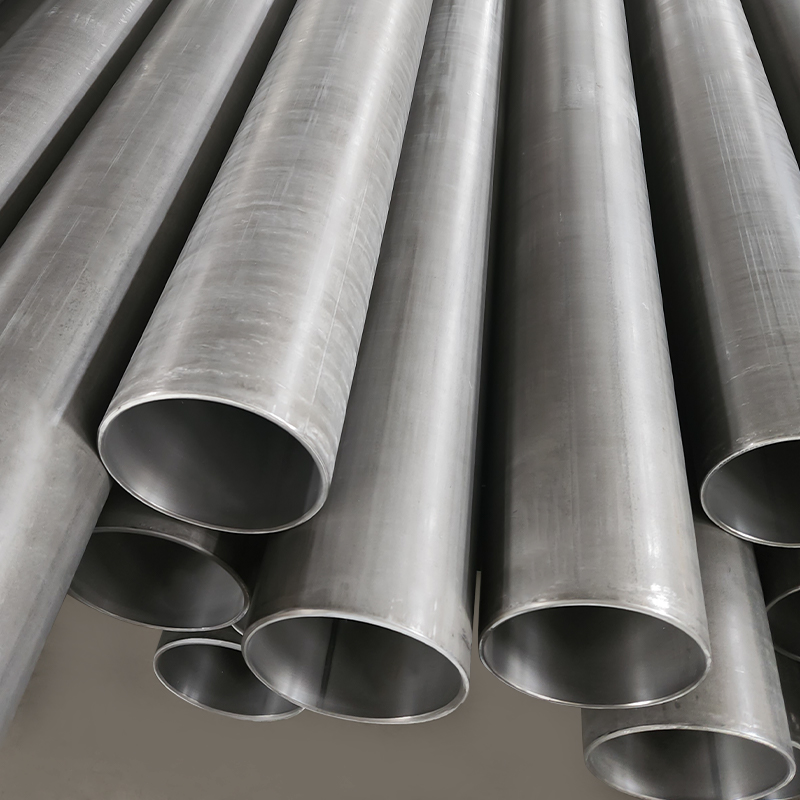

Naše válcové trubky tlumičů jsou vyrobeny z přesné oceli válcované za studena...
